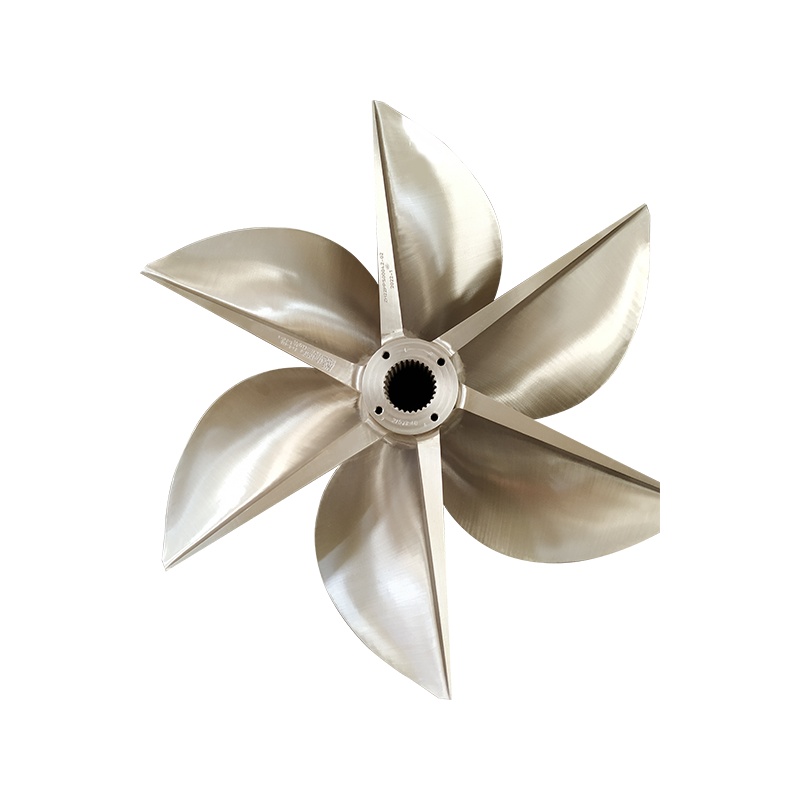

Les systèmes de propulsion marins fonctionnent dans des environnements océaniques brutaux. Des contraintes hydrodynamiques, chimiques et mécaniques extrêmes attaquent constamment les composants immergés. Une défaillance matérielle entraîne des temps d’arrêt catastrophiques. Dans les applications militaires de grande envergure, telles que les porte-avions de classe Nimitz et les sous-marins modernes, la sélection des matériaux a un impact direct sur la sécurité nationale. Les opérateurs de flotte, les ingénieurs maritimes et les architectes navals sont confrontés à un exercice d’équilibre strict. Ils ont besoin d’une hautement résistante à la corrosion hélice qui offre la résistance mécanique requise pour résister à d’immenses forces de couple et d’impact. Y parvenir sans ajouter de poids excessif à la transmission ni augmenter les signatures acoustiques constitue un défi d’ingénierie de taille. Le nickel-aluminium bronze (NAB) constitue la solution d'ingénierie dominante. La spécification d'une hélice marine en bronze Ni-Al résout la tension entre les exigences de durabilité, d'efficacité et de maintenance du cycle de vie par rapport aux matériaux existants.
Résistance supérieure à la cavitation : L'ajout de nickel et d'aluminium crée une couche d'oxyde protectrice et résistante qui atténue considérablement l'érosion par cavitation et les piqûres.
Rapport résistance/poids élevé : la limite d'élasticité élevée du NAB permet des profils de pales plus fins, réduisant ainsi le poids total, l'inertie de rotation et nécessitant moins de couple moteur pour une propulsion optimale.
Tolérance exceptionnelle aux chocs : contrairement aux alternatives fragiles, le NAB maintient une ténacité élevée, lui permettant d'absorber les impacts de débris sans fracturation catastrophique ni propagation de fissures.
Efficacité des coûts du cycle de vie : bien que les coûts de moulage initiaux puissent être plus élevés que ceux du laiton ou de la fonte standard, la durée de vie prolongée, la consommation de carburant inférieure et la réparabilité d'une hélice en bronze nickel-aluminium entraînent des dépenses de cycle de vie inférieures.
Tout matériel de propulsion fonctionnant dans des environnements marins difficiles doit répondre à des exigences techniques de base strictes. Les navires commerciaux et militaires nécessitent des matériaux capables de survivre à un fonctionnement continu sous de lourdes charges tout en résistant à une dégradation rapide. L"établissement de ces critères de performance est essentiel pour évaluer la fiabilité à long terme. Nous évaluons ces matériaux en fonction de leur capacité à gérer des menaces physiques et chimiques spécifiques et inévitables dans l"eau de mer.
La cavitation se produit lorsque des différences de pression extrêmes lors d"une rotation à grande vitesse provoquent la formation de bulles de vapeur et leur implosion rapide sur la surface de la pale. À mesure que la pale de l’hélice traverse l’eau, la pression sur le côté orienté vers l’avant diminue. Si cette pression tombe en dessous de la pression de vapeur de l’eau, l’eau bout localement, créant des bulles. Lorsque ces bulles se déplacent vers des zones de pression plus élevée vers le bord de fuite, elles s’effondrent violemment. Ces implosions continues génèrent d’intenses ondes de choc. Les forces localisées enlèvent facilement les revêtements de protection standards et érodent les métaux de base par de violents impacts de micro-jets.
La résistance à la cavitation sert de mesure principale pour évaluer la longévité de l’hélice et l’efficacité hydrodynamique. Les matériaux qui ne peuvent pas résister à ces forces subissent des piqûres rapides. Ces piqûres modifient la géométrie de la pale, ce qui réduit la poussée et augmente la traînée. Finalement, la surface inégale entraîne de graves vibrations et une défaillance structurelle. Les ingénieurs doivent sélectionner un matériau suffisamment dur pour résister à ces impacts de micro-jets, mais suffisamment résistant pour ne pas se briser sous les ondes de choc continues à haute fréquence.
L’exploitation de métaux différents dans un électrolyte d’eau salée hautement conducteur crée des risques électrochimiques immédiats. La corrosion galvanique accélère la dégradation du métal le moins noble du système. Une hélice en bronze reliée à un arbre en acier et à un bloc moteur en fonte forme une batterie massive dans l"eau de mer. Sans une sélection appropriée des matériaux et une protection cathodique, les composants les moins nobles se dissolvent rapidement.
De plus, la corrosion caverneuse constitue une menace spécifique au niveau du moyeu de l"hélice, des rainures de clavette et de l"interface de l"arbre. Dans ces espaces restreints, les niveaux d’oxygène diminuent rapidement. Ce manque localisé d’oxygène détruit les films protecteurs passifs, permettant aux ions chlorure agressifs d’attaquer le métal. Pour lutter contre cela, les ingénieurs maritimes suivent des protocoles d’inspection stricts lors de la mise en cale sèche :
Retirez l"écrou d"hélice et les mécanismes de verrouillage.
Extraire l"hélice de l"arbre conique à l"aide d"extracteurs hydrauliques.
Nettoyez le cône de l"arbre et l"alésage de l"hélice avec des abrasifs non métalliques.
Effectuez une inspection visuelle des coins des rainures de clavette à la recherche de piqûres ou de traces d"oxyde sombre.
Réaliser un ressuage sur l"interface du moyeu pour détecter les microfissures provenant des piqûres de corrosion.
Les impacts de débris immergés sont inévitables. Les bûches, la glace, les conteneurs d’expédition et les débris marins menacent constamment les systèmes de propulsion. La sensibilité d'un matériau dicte sa capacité de survie. La sensibilité aux encoches fait référence à la facilité avec laquelle une fissure se propage à partir d’un point d’impact ou d’une rayure localisée. Un matériau fiable pour une hélice marine doit résister à cette propagation de fissures.
La ténacité élevée garantit qu"une bosse localisée ne se transforme pas en perte catastrophique de la lame en mer. Lorsqu"un matériau fragile heurte une bûche submergée, la lame se brise, laissant le navire bloqué et provoquant un déséquilibre massif dans la transmission. Lorsqu"un matériau résistant comme le NAB heurte la même bûche, la lame peut se plier ou se bosseler, mais elle reste attachée. Le navire peut rentrer au port en boitant pour des réparations. Ce facteur de survie n"est pas négociable pour les navires opérant dans des eaux éloignées ou sujettes aux glaces.
Les navires militaires, y compris les sous-marins et les navires de combat de surface, opèrent selon des exigences strictes de furtivité acoustique. Les vibrations structurelles et le bruit des pales peuvent facilement révéler la position d"un navire aux systèmes de sonar passifs. La capacité élevée d’amortissement du matériau réduit ces vibrations. La structure métallurgique interne de l"alliage absorbe l"énergie acoustique avant qu"elle ne se propage dans l"eau environnante.
De plus, les applications navales spécialisées nécessitent des propriétés non magnétiques. Les dragueurs de mines et les sous-marins doivent échapper à la détection magnétique et aux mines marines à influence magnétique. Ces navires exigent des matériaux qui ne conservent ni ne génèrent de signatures magnétiques. Les aciers standards et même certaines qualités d"acier inoxydable ne satisfont pas à cette exigence, ce qui fait des alliages de bronze spécialisés la seule option viable pour la propulsion furtive.
La composition chimique spécifique et les transitions de phase du NAB lui confèrent des propriétés uniques. Ces caractéristiques métallurgiques en font un alliage moulé de premier ordre pour les applications de propulsion marine. Comprendre l’interaction de ces éléments explique pourquoi le matériau se comporte si bien sous contrainte.
La composition standard de l"alliage ASTM B148 / UNS C95800 est étroitement contrôlée pour garantir des propriétés mécaniques constantes sur les pièces moulées massives. Même de légers écarts dans la composition chimique peuvent conduire à des phases fragiles ou à une résistance réduite à la corrosion.
Élément | Plage de pourcentage | Fonction métallurgique primaire |
|---|---|---|
Cuivre (Cu) | 78,0% - 82,0% | Matrice de base, offre une résistance naturelle au biosalissure et une ductilité. |
Aluminium (Al) | 8,5% - 11,0% | Renforcement en solution solide, forme un film protecteur d"oxyde d"alumine. |
Nickel (Ni) | 3,0% - 6,0% | Affine la structure des grains, stabilise les phases kappa, améliore la résistance à la corrosion. |
Fer (Fe) | 3,0% - 6,0% | Augmente la résistance à la traction, agit comme un raffineur de grain lors de la solidification. |
Manganèse (Mn) | 1,5% maximum | Désoxydant lors de la fusion, améliore légèrement la résistance et la dureté. |
L"aluminium fournit un renforcement en solution solide. Il forme également un film d’oxyde d’aluminium (alumine) auto-cicatrisant lorsqu’il est exposé à l’oxygène et à l’eau. Ce film constitue la principale défense contre la corrosion. Si la lame est rayée par des débris, l"aluminium à la surface réagit immédiatement avec l"oxygène de l"eau pour reformer la barrière protectrice.
Le nickel joue un rôle tout aussi vital. Il affine la structure des grains et supprime la formation de la phase bêta instable et sensible à la corrosion. Pendant le processus de refroidissement d"une grande pièce moulée, le nickel stabilise les phases kappa tenaces. Ces particules intermétalliques microscopiques se répartissent uniformément dans la matrice de cuivre, agissant comme des barres d"armature dans le béton pour arrêter la propagation des fissures et augmenter la dureté globale.
Le bronze coulé en nickel-aluminium présente une limite d"élasticité nettement supérieure à celle du bronze au manganèse et des aciers moulés standard. La limite d"élasticité mesure la contrainte nécessaire pour provoquer une déformation permanente. La résistance à la traction mesure le point de rupture absolu. Pour les applications marines, la limite d’élasticité est la mesure la plus critique.
La limite d"élasticité élevée garantit que les pales conservent leur pas spécifié par la conception sous de lourdes charges hydrodynamiques. Lorsqu"un navire accélère rapidement, la résistance de l"eau repousse les pales avec une force immense. Si un matériau cède trop facilement, les lames se déforment. Cette déformation détruit l"efficacité de la propulsion, provoque de graves vibrations dans la transmission et modifie de façon permanente le profil hydrodynamique de l"hélice.
Les propriétés mécaniques supérieures du NAB permettent aux architectes navals de concevoir des pales plus fines et plus efficaces sur le plan hydrodynamique. Ils y parviennent sans sacrifier les facteurs de sécurité structurels. Cela crée des avantages techniques en cascade sur l’ensemble du navire.
Des pales plus fines signifient une masse de rotation inférieure. Une masse réduite entraîne moins d’usure des roulements sur l’arbre et moins de contraintes sur les réducteurs. En fin de compte, le navire subit une diminution des besoins en couple moteur lors des manœuvres d’accélération et de marche arrière. Le moteur n"a pas besoin de travailler aussi dur pour faire tourner une hélice plus légère et plus fine jusqu"au régime de fonctionnement, ce qui se traduit directement par moins de fatigue mécanique sur les composants de la transmission.
Fournir une comparaison directe et objective du NAB avec d’autres alliages marins courants facilite une prise de décision technique précise pour les mises à niveau de la flotte et les nouvelles constructions. Les ingénieurs doivent peser les coûts initiaux des matériaux par rapport aux exigences de performances et de maintenance à long terme.
Le bronze au manganèse a servi de norme historique à moindre coût pour les navires commerciaux légers et de plaisance. Il est facile à couler et à usiner. Cependant, les compromis dans les environnements difficiles sont sévères.
Le bronze au manganèse souffre d"une dézincification agressive. Il s"agit de la lixiviation sélective du zinc dans l"eau de mer. L’eau salée agit comme un électrolyte, extrayant les atomes de zinc de la matrice d’alliage et laissant derrière elle une structure de cuivre faible et poreuse. Une hélice dézincifiée semble normale en surface mais se brisera sous un impact modéré. De plus, le bronze au manganèse a une résistance à la cavitation, à la fatigue et aux chocs nettement inférieure à celle du NAB. Il est totalement inadapté à un usage commercial ou naval intensif.
L"acier inoxydable apparaît souvent sur les petits navires à grande vitesse, les brise-glaces ou les applications spécifiques à forte charge où une résistance à la traction absolue est requise. Pourtant, l’acier inoxydable présente des inconvénients majeurs dans les applications commerciales et navales à grande échelle.
L'acier inoxydable supporte un poids plus élevé, ce qui augmente l'inertie de rotation et la contrainte de la transmission. Plus grave encore, il souffre d’une susceptibilité à une grave corrosion caverneuse dans l’eau de mer stagnante ou pauvre en oxygène. L'acier inoxydable repose sur une couche d'oxyde de chrome pour sa protection, qui nécessite une exposition constante à l'oxygène pour se maintenir. Sous une balane ou à l’intérieur d’une rainure de clavette, l’oxygène est épuisé et l’acier inoxydable se corrode rapidement. De plus, effectuer des réparations sur site ou du soudage sur de l'acier inoxydable est beaucoup plus difficile que sur une hélice de navire en bronze . L’acier inoxydable nécessite une purge stricte et un contrôle de la chaleur pour empêcher la précipitation du carbure pendant le soudage.
Les hélices en fibre de carbone et en composite hybride génèrent fréquemment du buzz dans l’industrie. Ils promettent une réduction de poids extrême et une corrosion nulle. Malgré tout ce battage médiatique, d’importantes limites demeurent pour une utilisation marine intensive.
Les coûts de fabrication actuels sont prohibitifs pour les grands navires commerciaux. Les composites souffrent de modes de rupture anisotropes, ce qui signifie que leur résistance varie selon la direction en fonction de la configuration des fibres. Si une lame composite subit un impact sous un angle inattendu, elle peut se délaminer intérieurement. Plus important encore, la réparation des pales composites après des dommages causés par un impact est presque impossible dans une cale sèche standard. Vous ne pouvez pas souder ou réparer facilement une lame en fibre de carbone brisée. Ces réalités renforcent le NAB en tant que norme industrielle fiable et réparable.
Traduire les propriétés métallurgiques en résultats opérationnels et financiers aide les gestionnaires de flotte et les propriétaires de navires à faire des choix techniques éclairés. Le coût initial de coulée d’une hélice ne représente qu’une fraction de son véritable impact financier sur une durée de vie de 20 ans du navire.
La haute résistance d'une hélice en bronze nickel-aluminium permet des géométries de pales optimisées et à feuille mince. Des lames plus fines tranchent l’eau avec moins de résistance. Ils déplacent moins d’eau inutilement et créent un sillage plus propre.
Cette corrélation directe entre la réduction de la traînée et la minimisation de l’apparition de cavitation se traduit par des économies de carburant substantielles à long terme sur des milliers d’heures de fonctionnement. Même une augmentation de 1 % de l’efficacité hydrodynamique peut permettre à un gros cargo d’économiser des centaines de milliers de gallons de fioul lourd sur une décennie. La capacité du NAB à maintenir son pas précis sans se déformer garantit que ces gains d"efficacité énergétique restent constants année après année.
L"utilisation du NAB à proximité d"autres composants en alliage de cuivre, tels que des vannes, des pompes et des coffres de mer, offre des avantages électrochimiques distincts. La coque d"un navire est un réseau complexe de différents métaux.
Le choix d"un alliage hautement compatible minimise l"usure sacrificielle des raccords de coque à proximité. Cela réduit également le taux de consommation des anodes sacrificielles. Lorsque le matériau de l"hélice correspond étroitement au potentiel galvanique des roulements de l"arbre et du tube d"étambot, les anodes en zinc ou en aluminium fixées à la coque durent beaucoup plus longtemps. Cela prolonge le temps entre les remplacements obligatoires des anodes sous-marines et réduit les coûts globaux de maintenance en plongée.
L’entretien des hélices est un facteur majeur lors des mises en cale sèche programmées. Des impacts de débris se produisent et les lames se plient ou s"ébrèchent. Le NAB offre une excellente soudabilité, ce qui constitue un énorme avantage opérationnel.
Lorsque les pales sont endommagées, les techniciens n’ont pas besoin de mettre au rebut toute l’hélice. Ils suivent un processus de réparation sur site standardisé :
Meulez la zone endommagée ou fissurée pour exposer le métal de base propre et solide.
Effectuer un ressuage pour s’assurer qu’il ne reste aucune microfissure dans la zone de réparation.
Préchauffer localement la lame pour éviter les chocs thermiques et les fissures lors du soudage.
Reconstituez le matériau manquant en utilisant le soudage TIG ou MIG avec le fil d"apport NAB correspondant.
Meulez la zone soudée pour lui redonner la forme originale de la feuille hydrodynamique.
Effectuer un traitement thermique de détensionnement localisé pour restaurer les propriétés métallurgiques.
Équilibrez dynamiquement l"hélice avant de la réinstaller sur l"arbre.
Cette réparabilité évite le besoin de remplacements complets et coûteux et permet aux navires de fonctionner dans les délais.
La teneur en cuivre du NAB confère des propriétés biocides naturelles. L"alliage libère continuellement des ions de cuivre microscopiques à la surface. Cette résistance inhérente aux balanes, aux algues et à la croissance marine maintient l’efficacité hydrodynamique.
Une hélice encrassée avec seulement quelques millimètres de croissance d"algues subit une baisse considérable de son efficacité. La surface rugueuse détruit l’écoulement laminaire de l’eau sur la pale, provoquant une cavitation précoce et augmentant la traînée. Parce que le NAB repousse naturellement cette croissance, il réduit considérablement la fréquence des nettoyages coûteux de la coque et des hélices sous-marines. Le navire maintient sa vitesse maximale et son efficacité énergétique sans nécessiter aux plongeurs de frotter les pales tous les quelques mois.
Les responsables des achats doivent faire face à des défis spécifiques, aux exigences d"assurance qualité et aux pièges de fabrication lorsqu"ils spécifient le NAB pour les nouveaux navires. Toutes les fonderies ne sont pas capables de couler du bronze marin de haute qualité.
NAB est notoirement difficile à lancer. Il présente une plage de températures de fusion étroite et une forte sensibilité à la porosité des gaz. En refroidissant, le métal en fusion absorbe de l’hydrogène et de l’oxygène. Si ces gaz ne s’échappent pas avant que le métal ne se solidifie, ils forment des bulles microscopiques (porosité) à l’intérieur de la pièce coulée, fragilisant fortement la lame.
De plus, si le moyeu massif refroidit beaucoup plus lentement que les fines pointes des pales, il forme des phases microstructurales indésirables qui affaiblissent le métal. Des techniques de casting avancées sont obligatoires. Les fonderies doivent utiliser le moulage sous vide, la modélisation de la solidification assistée par ordinateur et une gestion thermique stricte. Ils utilisent des refroidisseurs et des colonnes montantes spécialisés dans les moules en sable pour forcer le métal à refroidir à un rythme uniforme, garantissant ainsi l"intégrité structurelle de toute l"hélice.
Atteindre le pas théorique exact, l"épaisseur et le carrossage de la conception de l"hélice nécessite un usinage CNC de précision à 5 axes. Le meulage manuel de grandes hélices commerciales n’est plus acceptable pour les normes d’efficacité modernes. Même des écarts mineurs dans la forme de la feuille de pale détruisent l"efficacité et provoquent une cavitation.
Après l’usinage, un équilibrage dynamique rigoureux est requis. L"hélice tourne sur une machine spécialisée pour détecter tout déséquilibre de poids. Un mauvais équilibrage provoque des vibrations destructrices dans la transmission. Ces vibrations remontent l"arbre et peuvent rapidement endommager les roulements du tube d"étambot, les garnitures mécaniques et les réducteurs, entraînant des pannes mécaniques catastrophiques en mer.
L'évaluation d'un fabricant d'hélices marines nécessite une liste de contrôle technique stricte. Les responsables des achats ne peuvent pas se fier uniquement au prix. Ils doivent exiger des preuves rigoureuses de qualité.
Exigez des certifications Class Society auprès d"organisations telles que ABS, DNV ou Lloyd"s Register pour l"installation de fonderie spécifique.
Vérifiez que l"installation possède des capacités internes de tests non destructifs (CND), y compris des inspections par ressuage, par ultrasons et radiographiques.
Exigez des rapports d’essais de matériaux (MTR) vérifiables détaillant la composition chimique exacte et les propriétés mécaniques de chaque pièce moulée.
Inspectez les capacités d’usinage CNC du fabricant et les limites de l’équipement d’équilibrage dynamique.

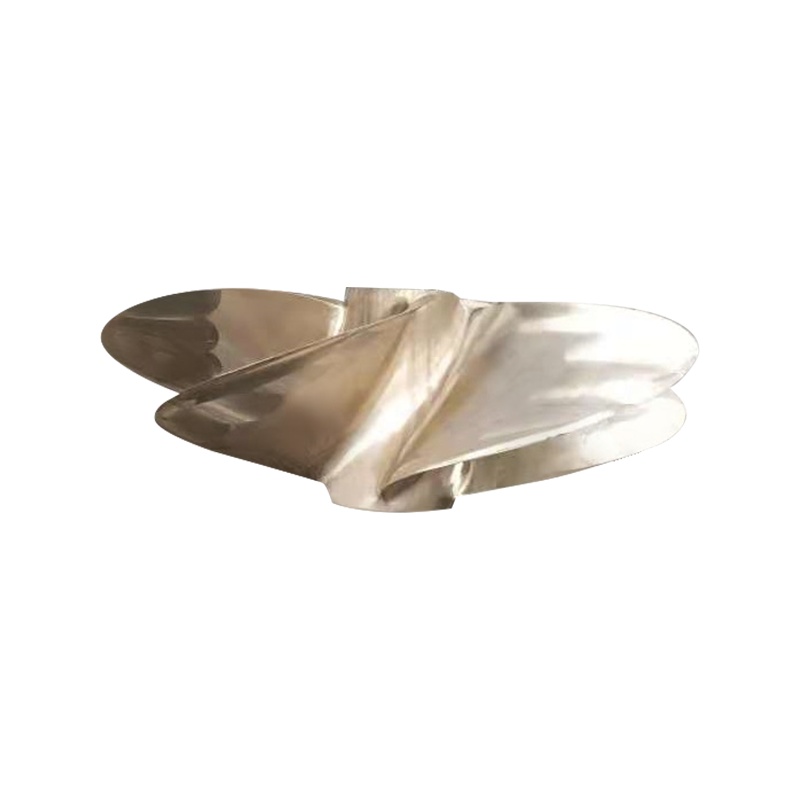

Bien que les coûts de moulage initiaux soient plus élevés, l"hélice marine Ni-Al Bronze reste la norme incontestée pour les applications commerciales et navales. Sa combinaison inégalée de résistance à la cavitation, de limite d"élasticité, de propriétés non magnétiques et de réparabilité justifie l"investissement initial. Les flottes donnant la priorité à l"efficacité énergétique à long terme, à la capacité de survie aux impacts, aux faibles signatures acoustiques et à la réduction des dépenses en cale sèche doivent spécifier le NAB plutôt que les alternatives en laiton ou en acier inoxydable lourd.
Vérifiez vos dépenses actuelles de maintenance du cycle de vie liées aux réparations des pales, aux nettoyages sous-marins et à la consommation de carburant pour établir une référence.
Consultez un architecte naval qualifié pour optimiser la géométrie de votre pale, en profitant pleinement de la limite d"élasticité élevée de NAB pour les profils plus fins.
Demandez des certifications métallurgiques complètes, des données de simulation de coulée et des rapports CND aux fabricants potentiels avant de finaliser tout contrat d"approvisionnement.
Mettez en œuvre un protocole d"inspection standardisé en cale sèche pour vos systèmes de propulsion, en vous concentrant sur les tests par ressuage du moyeu et des rainures de clavette.
R : Le bronze, en particulier le bronze au nickel-aluminium, offre une résistance naturelle supérieure à la corrosion dans l’eau salée sans rouiller. Il offre également une résistance naturelle à l"encrassement biologique grâce à sa teneur en cuivre, repoussant bien mieux la croissance marine que l"acier au carbone standard.
R : Le nickel affine la structure des grains du métal et supprime la formation de phases faibles et sensibles à la corrosion pendant le processus de refroidissement. Cela garantit que le moulage massif reste résistant, solide et uniforme dans tout le moyeu et les pales.
R : Oui. Contrairement aux composites de carbone ou au bronze au manganèse fortement dégradé, le NAB possède une excellente soudabilité. Les lames pliées ou ébréchées peuvent être rectifiées, soudées avec du métal d"apport correspondant, replacées et équilibrées dynamiquement pendant la mise en cale sèche de routine.
R : Oui. Bien que très résistant à la corrosion, le NAB fait toujours partie d"une transmission multimétallique reliée à des arbres en acier et à des moteurs en fer. Une protection cathodique appropriée via des anodes en zinc ou en aluminium est nécessaire pour empêcher la corrosion galvanique dans tout le système.
R : La limite d"élasticité élevée du NAB permet aux ingénieurs maritimes de concevoir des profils de pales plus fins sans risquer de déformation. Des pales plus fines réduisent la traînée hydrodynamique et le poids en rotation, nécessitant moins de puissance moteur pour maintenir la vitesse de croisière du navire.
