Hélices marines personnalisées : ce que les chantiers navals devraient savoir

Le renforcement des réglementations environnementales, notamment EEDI, CII et EEXI, ainsi que la volatilité des coûts du carburant, obligent les chantiers navals commerciaux et les architectes navals à extraire chaque fraction de pour cent de l"efficacité hydrodynamique des nouvelles constructions et des rénovations. Les hélices moulées standard provenant de catalogues de stock massifs ne parviennent souvent pas à correspondre au champ de sillage spécifique des formes de coque spécialisées. S"appuyer sur une propulsion standard entraîne souvent une traînée parasite, une cavitation destructrice, des vibrations structurelles et une économie de carburant compromise.

Pour répondre aux demandes maritimes modernes, des solutions de propulsion sur mesure sont nécessaires. Ce guide fournit un cadre technique permettant aux chantiers navals d"évaluer la propulsion marine personnalisée, d"évaluer les partenaires de fabrication et d"atténuer les risques de mise en œuvre lors de l"installation et des essais en mer.

• Alignement des performances : les conceptions personnalisées utilisent la dynamique des fluides computationnelle (CFD) avancée et un code hydrodynamique exclusif pour adapter l"hélice à la courbe de couple moteur spécifique du navire (y compris les groupes motopropulseurs électriques/hybrides à couple instantané), au rapport de transmission et au champ de sillage de la coque.

• Intégrité des matériaux et de la structure : le choix entre les processus de fabrication moulés et forgés et la sélection de l"alliage approprié (par exemple, nickel-aluminium-bronze ou acier inoxydable duplex) déterminent les coûts de maintenance tout au long du cycle de vie, la résistance mécanique et la résistance à la corrosion galvanique.

• Vérification des fournisseurs : un fabricant d"hélices marines fiable doit démontrer une conformité vérifiable aux normes de tolérance ISO 484 (classe S/classe I) et posséder des capacités internes pour les principales certifications de la Class Society (ABS, DNV, Lloyd"s Register).

• Précision d"installation : des protocoles d"installation appropriés au niveau du chantier, y compris un raccord bleu précis pour la correspondance du cône de l"arbre et un séquençage correct du couple pour la règle « Big Nut / Little Nut » - sont essentiels pour réaliser les avantages techniques d"une hélice de navire personnalisée.

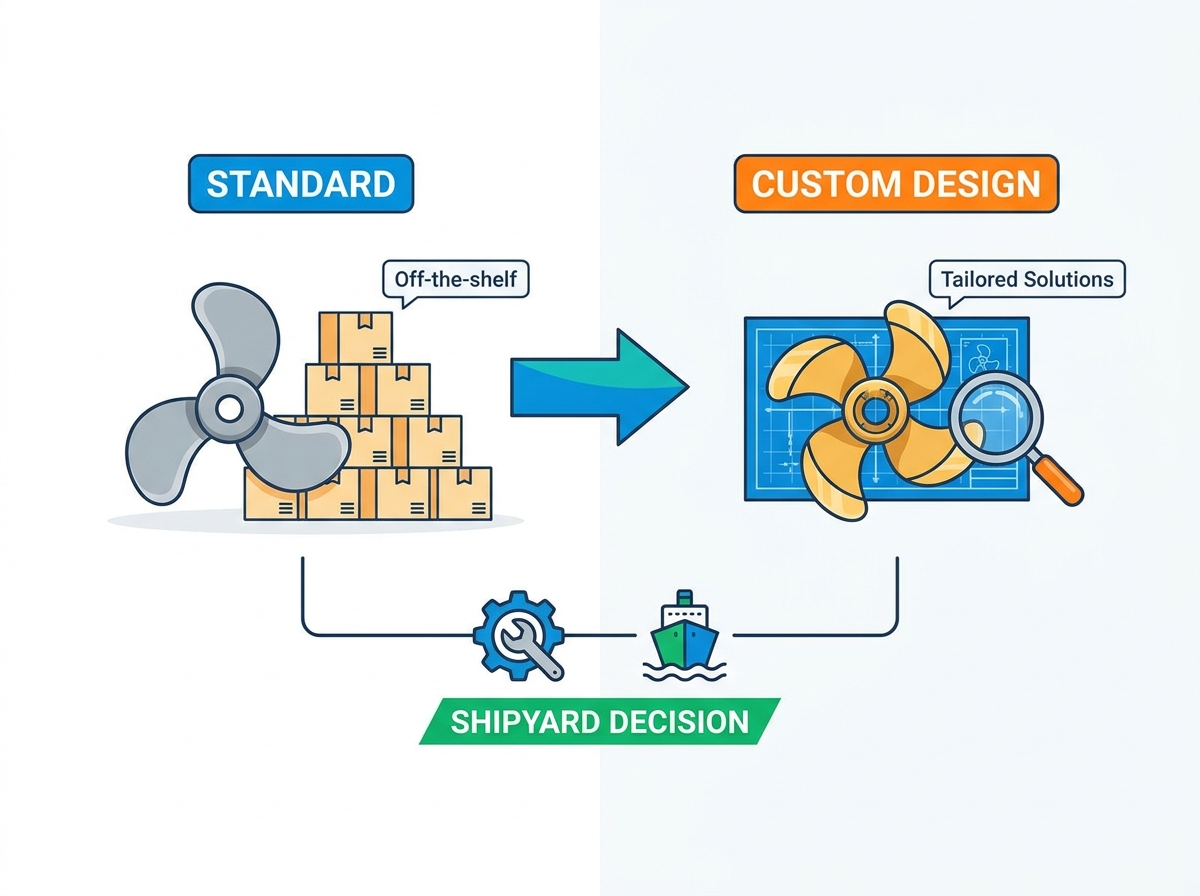

Quand spécifier des hélices marines personnalisées par rapport au stock standard

Les catalogues standards des fabricants contiennent des centaines de références prédéfinies, créant l’illusion d’une couverture complète. Ces options disponibles dans le commerce sont conçues pour des formes de coque généralisées fonctionnant dans des conditions idéalisées. Ils ne peuvent pas tenir compte de l'écoulement localisé de la couche limite et de la non-uniformité du champ de sillage propres à un navire unique. La spécification d'hélices marines personnalisées garantit que la géométrie des pales est mathématiquement adaptée au profil hydrodynamique exact de la coque, éliminant ainsi les inefficacités inhérentes aux conceptions produites en série.

Les hélices standard deviennent un handicap opérationnel lorsqu"elles sont appliquées à des navires commerciaux spécialisés. Les remorqueurs, chalutiers et navires de recherche présentent des géométries de coque uniques qui perturbent fortement l"écoulement de l"eau avant qu"elle n"atteigne le disque de l"hélice. Les navires de recherche nécessitent une gestion stricte de la signature acoustique pour atténuer le bruit, les vibrations et la dureté (NVH) qui interfèrent avec l"équipement sonar. Les navires passant à des systèmes de propulsion électriques ou hybrides présentent un défi unique. Ces groupes motopropulseurs délivrent des courbes de couple plates et instantanées. L"application d"un couple instantané à une hélice standard provoque une aération immédiate, de graves problèmes de chargement des pales et une cavitation. Une géométrie de pale personnalisée est nécessaire pour absorber et traduire cette force de rotation instantanée en poussée vers l"avant en douceur.

Les chantiers navals doivent établir des paramètres de base stricts pour justifier une ingénierie personnalisée. Les critères de réussite doivent inclure des pourcentages de réduction ciblés de la consommation de carburant, le respect des limites de vibrations spécifiques décrites dans la norme ISO 20283-5 et des exigences exactes en matière de traction ou de vitesse maximale des bornes. L’ingénierie personnalisée exige des délais de livraison prolongés et une coordination initiale de la conception. Cette coordination initiale génère des économies opérationnelles à long terme, une usure considérablement réduite de la transmission et des avantages distincts en matière de conformité en matière d"émissions pour l"opérateur du navire.

La décision de s'éloigner des options du catalogue nécessite une compréhension claire du profil opérationnel du navire. Un remorqueur portuaire fonctionnant principalement à basse vitesse avec des exigences élevées de traction sur les bornes a besoin d'un rapport de surface de pale très différent de celui d'un ferry rapide, donnant la priorité à la vitesse maximale et à l'efficacité énergétique. Une hélice de navire personnalisée répond à ces paramètres opérationnels exacts, garantissant que le moteur fonctionne selon sa courbe de charge optimale sans trimballer ni surrégime.

Évaluation d"un service de conception d"hélices : ingénierie et hydrodynamique

Un professionnel de conception d’hélices service s’appuie sur un code hydrodynamique propriétaire ainsi que sur un logiciel avancé de dynamique des fluides computationnelle (CFD). L'analyse de la répartition de la vitesse de l'eau entrant dans le disque de l'hélice est une étape obligatoire dans la phase de conception. L'eau ne s'écoule pas uniformément dans l'hélice ; la coque crée des zones de vitesse élevée et faible. En cartographiant ce champ de sillage, les ingénieurs conçoivent des sections de pale qui s'adaptent à ces variations, empêchant ainsi la cavitation localisée de la racine de la pale et minimisant les impulsions de pression contre la coque.

L"optimisation géométrique implique la manipulation simultanée de plusieurs variables. Les ingénieurs ajustent le diamètre, le pas variable (l"angle d"attaque changeant sur toute l"envergure de la lame, de la racine à la pointe), le nombre de lames, l"inclinaison, le râteau et le rapport de surface de lame (BAR). L"augmentation de l"inclinaison retarde l"entrée de la pale dans les zones les plus denses du champ de sillage, réduisant ainsi considérablement les vibrations. Le réglage de la BAR équilibre la poussée générée par rapport à la charge du moteur, garantissant que le moteur atteint son régime nominal maximum sans surcharge.

Lors de la phase de conception, les chantiers navals évaluent le profil opérationnel pour choisir entre un système à pas variable et une hélice à pas fixe hautement optimisée . Un système à pas fixe offre une complexité mécanique moindre, des besoins de maintenance réduits et une efficacité hydrodynamique maximale à un projet de conception et un régime spécifiques. Un système de pas contrôlable offre une flexibilité opérationnelle sur divers profils de remorquage et de transit, permettant au navire de maintenir l'efficacité du moteur à différentes vitesses, bien que cela nécessite un investissement en capital plus élevé et une maintenance hydraulique complexe.

La phase d"ingénierie doit également tenir compte de l"interaction entre l"hélice et le gouvernail. Le sillage généré par l"hélice affecte directement l"autorité du gouvernail et l"efficacité de la direction. Les conceptions personnalisées intègrent souvent des angles de coupe spécifiques pour optimiser la distance entre le bord de fuite de la pale et le bord d"attaque du gouvernail, améliorant ainsi la maniabilité tout en réduisant les turbulences.

Évaluation d"un fabricant d"hélices marines : production et contrôle qualité

L"intégrité structurelle d"une hélice est dictée par son processus de fabrication. Il est essentiel d’évaluer les différences entre le moulage et le forgeage. Les hélices de navire forgées offrent un raffinement de grain supérieur et une résistance à la traction plus élevée que les hélices traditionnelles coulées en sable. Cette résistance accrue permet aux ingénieurs de concevoir des profils de pales plus fins, ce qui réduit l"inertie de rotation, améliore la réactivité du moteur et diminue la traînée. Les géométries complexes nécessitent souvent des techniques de moulage avancées suivies de traitements thermiques rigoureux.

Un fabricant d’hélices marines compétent doit posséder une expertise métallurgique approfondie. Le choix de l'alliage a un impact direct sur le cycle de vie de maintenance du navire. Le bronze au manganèse constitue une option standard mais manque de durabilité à long terme dans les environnements difficiles. Le nickel-aluminium-bronze (NiAlBz) est la norme industrielle pour les applications commerciales, offrant une résistance à la traction exceptionnelle, une résistance supérieure à l'érosion par cavitation et une excellente réparabilité par soudure. Pour les navires de classe glace ou ceux fonctionnant dans des environnements hautement abrasifs, l’acier inoxydable duplex offre une durabilité et une résistance aux chocs maximales.

Les exigences de performances modernes rendent le meulage manuel insuffisant. Atteindre la géométrie précise dictée par CFD nécessite un usinage CNC multi-axes (5 axes). Cette technologie garantit que le produit fini répond aux tolérances ISO 484/1 (pour les hélices de plus de 2,5 m) et ISO 484/2 (pour les hélices de moins de 2,5 m) de classe S (très haute précision) ou de classe I (haute précision). Des écarts d’un millimètre au niveau du pas ou de l’épaisseur de la section de pale induisent des vibrations et réduisent l’efficacité.

Un fiable d’hélices pour chantier naval fournisseur gère en interne toutes les principales approbations des sociétés de classification. Cela comprend la coordination des tests physiques des matériaux, tels que les tests de traction et d'impact à partir du coulage réel, et la réalisation d'essais non destructifs (CND), y compris les inspections par ressuage et par ultrasons. Naviguer dans les inspections des géomètres pour DNV, ABS, RINA, Bureau Veritas ou Lloyd's Register garantit que le système de propulsion répond à toutes les normes internationales de sécurité et d'assurance.

Risques de mise en œuvre et atténuation au niveau du chantier

La conception hydrodynamique la plus avancée peut être compromise par une mauvaise installation au niveau de la cour. L"intégration de l"arbre et l"adaptation du cône comportent des risques importants. Un mauvais ajustement entre le moyeu et l"arbre entraîne des frottements, une concentration des contraintes dans la rainure de clavette et une éventuelle défaillance de l"arbre. Le chantier naval est responsable d"effectuer un contrôle strict du « ajustement bleu ». Cela implique d"appliquer du colorant bleu de Prusse sur le cône de l"arbre, de monter l"hélice et de la retirer pour inspecter le motif de contact. Une surface de contact minimale de 70 à 80 %, uniformément répartie, est requise avant l"assemblage final.

La sécurisation de l"hélice pour empêcher tout mouvement axial nécessite le strict respect des protocoles mécaniques, en particulier la règle « Big Nut / Little Nut ». Un séquencement mécanique incorrect entraîne des problèmes d’accouplement des filetages et une perte catastrophique de l’hélice lorsque le navire recule. Le protocole d"installation faisant autorité dicte :

1. Nettoyez soigneusement le cône de l"arbre et l"alésage de l"hélice avec un solvant approuvé pour éliminer toute la graisse et les débris.

2. Appliquez du colorant bleu de Prusse sur le cône de l"arbre et effectuez le contrôle de montage, en garantissant la zone de contact requise de 70 à 80 %.

3. Installez l"hélice sur l"arbre sans la clé pour vérifier la distance d"avance jusqu"au cône.

4. Installez la clé en veillant à ce qu"il y ait un dégagement approprié en haut de la rainure de clavette pour empêcher le moyeu de rouler sur la clé plutôt que sur le cône.

5. Installez d"abord le mince (petit) écrou. Serrez-le à une spécification partielle, généralement 30 à 50 % du couple total. Cette action attire et place complètement l"hélice sur le cône de l"arbre.

6. Installez l"écrou épais (gros) derrière l"écrou fin. Serrez l"écrou épais à 100 % de la spécification technique complète. Cela transfère la charge de tension primaire à l"écrou épais, utilisant l"écrou mince comme contre-écrou de blocage robuste.

7. Fixez l"ensemble avec le mécanisme de verrouillage approprié, tel qu"une goupille fendue ou une plaque de verrouillage, en fonction de la conception de l"arbre.

La validation des essais en mer est la dernière étape pour atténuer les risques de mise en œuvre. Les chantiers navals collectent des points de données physiques et numériques spécifiques pour vérifier la conception personnalisée. Cela inclut la surveillance des températures des gaz d"échappement (EGT) et des pourcentages de charge du moteur sur toute la courbe de régime pour garantir que le moteur n"est pas surchargé. Une analyse des vibrations de torsion et de la coque doit être effectuée pour vérifier la conformité aux normes ISO. La vérification de la vitesse de fonctionnement par rapport à la courbe puissance-vitesse prédictive de la conception confirme l"efficacité hydrodynamique de l"installation.

Sélection des fournisseurs et gestion des achats

L’acquisition d’une propulsion personnalisée nécessite une gestion précise du calendrier. Les délais de fabrication sur mesure varient de 12 à 24 semaines, en fonction de la complexité du moulage, de la nécessité de nouveaux modèles et de la disponibilité des géomètres de la Class Society. Les chantiers navals intègrent le service de conception dès les phases initiales d"architecture navale et d"optimisation de la forme de la coque pour éviter de retarder la date de lancement du navire.

L’évaluation des fournisseurs nécessite de regarder au-delà de la disponibilité standard des catalogues. Les chantiers navals évaluent la capacité d"ingénierie du fournisseur, en particulier sa maîtrise de la conception adaptée au sillage et de la CFD. La capacité de la fonderie est vérifiée pour garantir qu"elle peut couler l"alliage requis et gérer les dimensions physiques de l"hélice. Une expérience éprouvée dans la gestion des certifications Class Society et dans la fourniture de tolérances ISO de classe S ou de classe I via l"usinage CNC à 5 axes n"est pas négociable pour les applications sur les navires commerciaux.

La communication entre l"équipe d"ingénierie du chantier naval et les hydrodynamiciens du constructeur doit rester ouverte tout au long du processus de construction. Tout changement dans la répartition du poids du navire, dans les appendices de la coque ou dans les spécifications du moteur doit être signalé immédiatement, car ces modifications ont un impact direct sur la géométrie requise de l"hélice.

Les chantiers navals doivent demander des rapports d"inspection détaillés au fabricant avant l"expédition. Ces rapports doivent inclure les mesures finales du pas sur plusieurs rayons, les certificats d"équilibrage dynamique et les résultats de tous les tests non destructifs. L"examen de cette documentation avant l"arrivée de l"hélice au chantier évite les retards d"installation et garantit que le produit livré correspond aux spécifications techniques.

Une manipulation et un stockage appropriés à l"arrivée au chantier naval sont tout aussi importants. Les hélices doivent être stockées sur des blocs de bois pour éviter d"endommager les bords des pales et couvertes pour protéger l"alésage usiné des débris et de l"humidité. Le levage ne doit être effectué qu"à l"aide de sangles en nylon approuvées positionnées autour du moyeu, jamais près des pales, pour éviter de provoquer des fractures de contrainte ou de modifier le pas.

En traitant l"approvisionnement et l"installation d"une propulsion personnalisée comme un projet d"ingénierie hautement intégré plutôt que comme un simple achat de pièces, les chantiers navals garantissent que le navire final répond à ses objectifs de performance et aux exigences réglementaires.

L"intégration de systèmes de propulsion personnalisés exige une approche rigoureuse du contrôle qualité à chaque étape, de l"analyse CFD initiale à la séquence de couple finale sur la cale de halage. Les chantiers navals qui maîtrisent ce processus fournissent des navires dotés de capacités opérationnelles supérieures, d"une consommation de carburant réduite et de profils de maintenance réduits.

Conclusion

• Compilez les plans de lignes du navire, les courbes de puissance du moteur et les rapports de boîte de vitesses pour établir une base de référence pour les exigences de propulsion.

• Initier une consultation de conception préliminaire avec un fabricant spécialisé pour analyser le champ de sillage spécifique de la coque.

• Établir des protocoles stricts au niveau du chantier pour le montage bleu et le séquençage du couple avant l"arrivée de l"équipement de propulsion.

• Définissez des critères de réussite clairs et mesurables pour les essais en mer, y compris des limites EGT spécifiques, des seuils de vibration et une validation vitesse-puissance.

FAQ

Q : Quel est le délai de livraison typique pour la fabrication d’une hélice de navire personnalisée ?

R : Les délais de fabrication réalistes varient de 8 à 24 semaines. Cette durée dépend fortement du diamètre de l"hélice, de la nécessité ou non de fabriquer de nouveaux modèles de moulage, des temps de refroidissement spécifiques de l"alliage, des calendriers d"usinage CNC et de la disponibilité des géomètres de la Class Society pour les inspections obligatoires des matériaux et des CND.

Q : Comment mesurer avec précision le pas et le diamètre d"une hélice marine ?

R : Le diamètre est le double de la distance entre le centre du moyeu et l"extrémité de la pale la plus à l"extérieur. Le pas est défini comme la distance théorique vers l"avant que l"hélice parcourt lors d"une rotation complète de 360 ​​​​degrés à travers un milieu solide. Les conceptions personnalisées utilisent un pas variable, modifiant l"angle d"attaque sur le rayon de la lame.

Q : Quels matériaux conviennent le mieux aux hélices commerciales à pas fixe ?

R : Le nickel-aluminium-bronze (NiAlBz) est le premier choix pour les applications commerciales. Il offre un rapport résistance/poids supérieur, une excellente résistance à l’érosion par cavitation et des propriétés antisalissure inhérentes. Pour les environnements extrêmes, tels que le brise-glace, l"acier inoxydable duplex est spécifié pour sa haute résistance aux chocs.

Q : Comment un service professionnel de conception d’hélices réduit-il les vibrations et la cavitation ?

R : Les ingénieurs utilisent des principes de conception adaptés au sillage, analysant le débit d"eau dans le disque de l"hélice. En appliquant des modifications spécifiques d"inclinaison et de râteau, et en déchargeant les pointes des pales, ils garantissent que les pales pénètrent en douceur dans la colonne d"eau. Cela équilibre la répartition de la pression, atténuant la cavitation localisée et les impulsions de pression de la coque.

Q : Quelles sont les classes de tolérance ISO 484 pour les hélices marines ?

R : ISO 484 définit les normes internationales en matière de précision de fabrication. Pour des performances personnalisées et une efficacité maximale, les hélices doivent répondre à la classe S (très haute précision) ou à la classe I (haute précision). Les hélices standard disponibles dans le commerce ne répondent souvent qu"à la classe II ou à la classe III, autorisant des écarts qui induisent des vibrations.

Q : Quelle est la séquence d"écrous et le protocole de couple corrects pour l"installation de l"hélice ?

R : La norme mécanique nécessite d"installer d"abord le mince (petit) écrou pour tirer et fixer l"hélice sur le cône, serré selon une spécification partielle (30 à 50 %). Le (gros) écrou épais est installé en deuxième et serré à 100 % de sa capacité. Cela garantit que l"écrou épais supporte la charge axiale principale.
