Le choix d'un système de propulsion de navire est une décision technique fondamentale qui dicte la consommation de carburant, la maniabilité et les frais généraux de maintenance d'un navire pendant toute sa durée de vie. Spécifier une architecture d'hélice inappropriée pour le profil opérationnel d'un navire entraîne des contraintes mécaniques chroniques, des capacités de manœuvre compromises et des pertes financières importantes dues au gaspillage de carburant et aux temps d'arrêt excessifs. Les ingénieurs maritimes et les architectes navals doivent évaluer les lignes de coque, les champs de sillage et les profils opérationnels pour faire correspondre l'installation de propulsion au type d'hélice approprié. Ce guide fournit une comparaison objective et axée sur l'ingénierie entre les systèmes à pas fixe et contrôlable, évaluant l'efficacité hydrodynamique, la complexité mécanique et le risque opérationnel pour déterminer l'ajustement optimal pour des applications commerciales spécifiques.
Efficacité de base : une hélice à pas fixe offre une efficacité hydrodynamique maximale à une vitesse et une charge de conception uniques et spécifiques, ce qui en fait le choix optimal pour les itinéraires long-courriers en régime permanent.
Flexibilité opérationnelle : les hélices à pas contrôlable permettent un ajustement continu des angles des pales, optimisant la charge du moteur à des vitesses très variables et permettant une inversion rapide de la poussée sans arrêter le moteur principal ni modifier la vitesse de rotation du moteur.
Risque opérationnel : la décision dépend de l"équilibre entre les dépenses d"investissement initiales (CAPEX) et la complexité de la maintenance. Les FPP offrent une fiabilité élevée et des coûts initiaux inférieurs, tandis que les CPP justifient leurs exigences d"investissement et de maintenance plus élevées par des économies de carburant et une capacité opérationnelle dans des profils de charge variable.

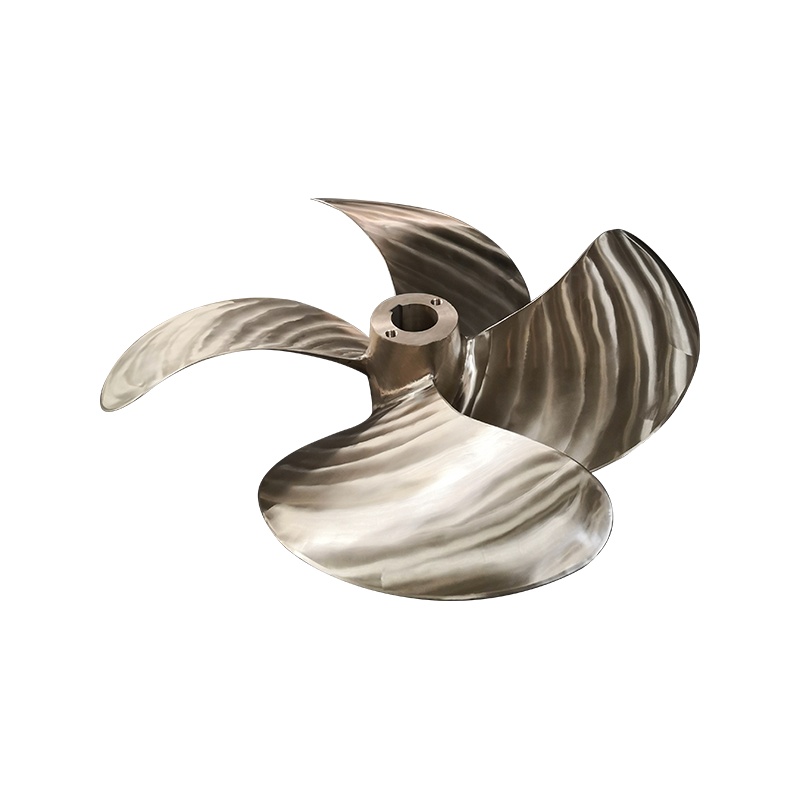

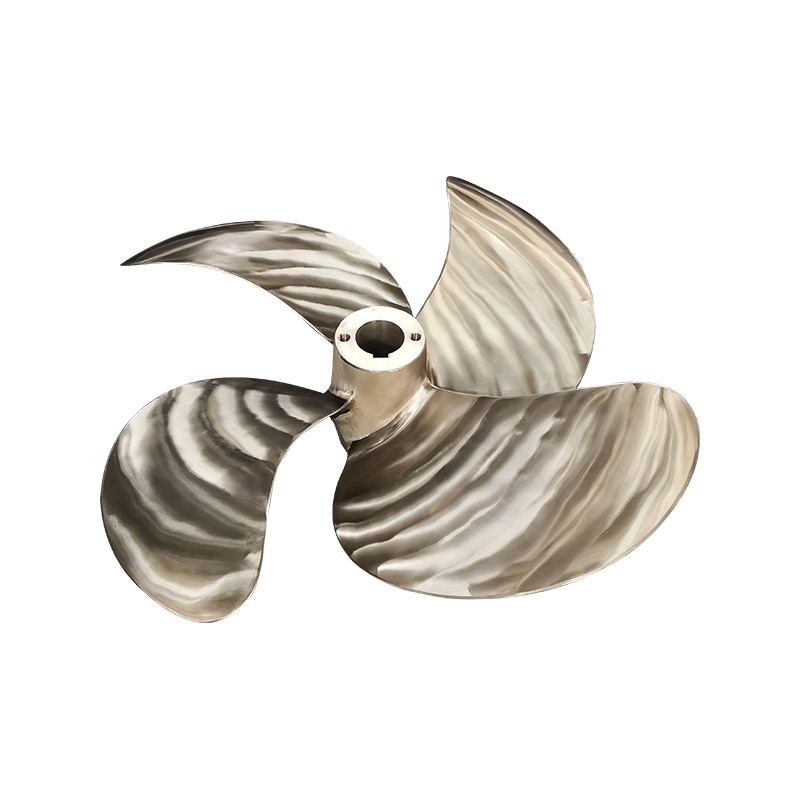

Une hélice à pas fixe repose sur une construction monobloc. Les fonderies coulent généralement ces composants massifs à partir d'alliages de bronze Ni-Al ou d'acier inoxydable, garantissant ainsi que les pales restent fixées en permanence au moyeu central. Les ingénieurs optimisent l'angle de pas pour un régime et une puissance de sortie spécifiques, connus sous le nom de point de conception. Pour modifier la poussée, le pont doit modifier directement la vitesse de rotation de l'arbre. Cela crée un profil opérationnel rigide dans lequel l'hélice atteint une efficacité maximale à un seul régime spécifique avec une quantité exacte de puissance. Tout écart par rapport à ce point de conception entraîne des pénalités immédiates en termes de performances aérodynamiques et hydrodynamiques, augmentant la consommation de carburant et induisant des vibrations.
Faire reculer un navire équipé d"un FPP nécessite une séquence spécifique et longue. Le mouvement vers l’arrière nécessite l’arrêt complet de l’arbre d’hélice massif. L"équipage doit alors inverser lui-même la rotation du moteur principal en utilisant l"air de démarrage. Cela introduit des retards opérationnels et des contraintes thermiques importantes sur les composants du moteur. Lors de manœuvres serrées, cet arrêt et ce démarrage constants du moteur principal épuisent rapidement les réservoirs d"air de démarrage, limitant ainsi le nombre de mouvements de moteur qu"un navire peut exécuter sur une courte période.
Le processus de fabrication de ces hélices implique un usinage CNC précis des surfaces des pales pour correspondre aux modèles hydrodynamiques théoriques. La conception du moyeu solide permet un rapport moyeu/diamètre plus petit, ce qui minimise la traînée et maximise la zone de production de poussée active des pales. Cette simplicité structurelle se traduit par une immense résistance physique, permettant aux FPP de mieux résister aux impacts sévères de glace et aux impacts de débris que les moyeux mécaniques complexes.
Une hélice à pas variable utilise un mécanisme de moyeu très complexe. La cavité interne contient des vérins hydrauliques, des tiges de piston et des liaisons mécaniques conçues pour faire pivoter les pales individuelles sur leurs ports porteurs. Le système fonctionne à un régime moteur constant tout en faisant varier continuellement l'angle d'inclinaison des pales pour contrôler l'ampleur et la direction de la poussée. Cela permet des changements instantanés de poussée sans altérer le régime moteur, offrant une réactivité exceptionnelle lors des manœuvres critiques.
La plage de pas s"étend de l"avant complet (pas positif) au pas nul (poussée neutre) et à l"arrière complète (pas négatif). À l"état de pas nul, l"arbre tourne à son régime nominal, mais les pales traversent l"eau sans générer de mouvement vers l"avant ou vers l"arrière. Le mécanisme d"inversion obtient une poussée vers l"arrière simplement en faisant tourner les pales au-delà de l"axe neutre. Cela élimine complètement le besoin d"arrêter, d"inverser ou de redémarrer le moteur principal, préservant ainsi l"air de démarrage et réduisant les cycles thermiques sur les chemises et les culasses.
Les unités de puissance hydraulique situées à l’intérieur du navire fournissent de l’huile haute pression via une boîte de distribution d’huile (boîte OD) montée sur la ligne d’arbre. Cette huile traverse un alésage creux dans l"arbre d"hélice pour actionner le servopiston à l"intérieur du moyeu. La précision requise pour usiner ces composants internes du moyeu est extrême, car ils doivent résister à des forces centrifuges et à des moments de flexion massifs tout en conservant une étanchéité absolue contre la pénétration de l"eau de mer.
Lors de l'analyse de l'efficacité d'une hélice à pas fixe , les données montrent des performances supérieures au point de conception spécifique. Le rapport moyeu/diamètre plus petit et la géométrie optimisée du pied de pale réduisent la traînée parasite. L'efficacité du CPP diminue légèrement (généralement de 2 % à 4 %) à la charge de conception maximale en raison du moyeu plus grand et induisant la traînée requis pour loger les mécanismes hydrauliques. Cependant, l'efficacité du CPP reste nettement plus élevée dans des conditions hors conception, telles que des charges partielles, des intempéries ou des opérations de remorquage, où le pas peut être ajusté pour correspondre à la courbe de résistance exacte de la coque.
L"optimisation de la charge du moteur diffère considérablement entre les deux systèmes. Un CPP permet au moteur principal de fonctionner en continu à son taux optimal de consommation spécifique de carburant (SFOC) et à son régime constant. Le système d"automatisation ajuste le pas pour absorber la puissance exacte produite par le moteur le plus efficacement possible. À l’inverse, un FPP force le moteur à sortir de sa courbe de fonctionnement optimale lors d’un fonctionnement à vapeur lente. Faire fonctionner un gros moteur à deux temps à bas régime entraîne une combustion incomplète, une accumulation de suie de carbone dans l"économiseur de gaz d"échappement et une usure accrue des cylindres.
Le fonctionnement à régime constant d"un système CPP permet l"utilisation transparente des générateurs d"arbre de prise de force (PDF). Le moteur principal entraîne le générateur à une fréquence constante, fournissant ainsi une énergie électrique bon marché au réseau du navire. Cette configuration élimine le besoin de faire fonctionner des générateurs diesel auxiliaires pendant les traversées maritimes. La mise en œuvre d"une prise de force sur un système FPP à régime variable nécessite des convertisseurs de fréquence coûteux et complexes pour stabiliser la sortie électrique, ce qui le rend très inefficace et sujet aux pannes électroniques.
Une comparaison détaillée du FPP et du CPP révèle des contrastes frappants dans la manutention des navires. Les CPP offrent des distances d’arrêt en cas de collision bien supérieures. Le pont peut inverser complètement le pas des pales en quelques secondes sans délai de redémarrage du moteur, générant immédiatement une poussée arrière maximale. Cette capacité protège le navire des collisions imminentes et constitue une exigence obligatoire pour les navires opérant dans des voies navigables encombrées ou des installations offshore.
Les CPP excellent dans les micro-ajustements pour l"amarrage et sont essentiels pour l"intégration avec les systèmes de positionnement dynamique (DP). L"ordinateur DP peut commander des changements infimes de tangage pour maintenir le navire exactement en position contre le vent, les vagues et le courant. Les FPP ont du mal à effectuer des manœuvres soutenues à basse vitesse en raison des limites minimales de régime de ralenti du moteur. Pour maintenir une vitesse inférieure à la poussée du régime de ralenti, l"équipage doit débrayer et débrayer le moteur à plusieurs reprises, provoquant une usure importante des disques d"embrayage et de la boîte de vitesses.
L’état de repos sans poussée offre un énorme avantage tactique. Un navire équipé du CPP peut rester complètement stationnaire dans l"eau avec le moteur principal et l"arbre d"hélice en rotation lorsqu"il est pleinement opérationnel. Lorsque le pilote commande un mouvement vers l"avant ou vers l"arrière, la réponse en poussée est instantanée. Cela élimine le temps de décalage associé au démarrage d"un moteur et à l"accélération d"une ligne d"arbre lourde à partir d"un arrêt mort.
La fiabilité du FPP découle de sa simplicité. Le nombre minimal de pièces mobiles entraîne un taux de défaillance mécanique proche de zéro au niveau du moyeu. Les inspections en cale sèche sont simples et impliquent un nettoyage de base, un polissage jusqu"à une rugosité de surface spécifique et une réparation mineure de cavitation ou de bord à l"aide de procédures de soudage approuvées. L"inspection des joints d"arbre et les mesures de jeu complètent la portée de la maintenance standard, gardant les calendriers de mise en cale sèche courts et prévisibles.
Les vulnérabilités des CPP sont centrées sur leur forte dépendance aux systèmes hydrauliques, aux distributeurs rotatifs haute pression et aux joints internes des moyeux. Les joints toriques et les joints à lèvres dynamiques doivent empêcher l’huile hydraulique sous pression de s’écouler dans l’océan tout en empêchant simultanément l’eau de mer sous pression de pénétrer dans le moyeu. Le risque accru de fuite de liquide hydraulique présente une grave responsabilité environnementale. Les révisions complexes lors d"une mise en cale sèche programmée nécessitent des techniciens spécialisés pour démonter le moyeu, remplacer tous les joints et calibrer les liaisons de rétroaction.
Le remplacement des lames offre un avantage distinct pour les systèmes CPP. Si une pale FPP subit de graves dommages causés par un objet immergé, le chantier naval doit généralement remplacer l"hélice entière ou exécuter des procédures de soudage et de réduction des contraintes étendues et coûteuses sur place. Avec un CPP, les techniciens peuvent déboulonner les pales endommagées individuelles de leurs ports de transport et installer des pièces de rechange pendant que le navire est à flot ou lors d"une brève mise en cale sèche, sans jeter l"ensemble du moyeu coûteux.
Métrique opérationnelle | Hélice à pas fixe (FPP) | Hélice à pas variable (CPP) |
|---|---|---|
Efficacité hydrodynamique maximale | Le plus élevé à un point de conception spécifique (moyeu plus petit) | Légèrement plus bas au sommet (traînée du moyeu plus grande) |
Efficacité hors conception | Mauvais (moteur forcé hors courbe optimale) | Excellent (le pas s"ajuste à la charge) |
Mécanisme d"inversion | Arbre d"arrêt, rotation du moteur principal inversée | Inversez instantanément le pas de la lame (RPM constant) |
Performances d"arrêt en cas d"accident | Lent (retardé par la séquence de redémarrage du moteur) | Rapide (génération immédiate de poussée vers l"arrière) |
Contrôle à basse vitesse | Mauvais (limité par le régime minimum de ralenti du moteur) | Excellent (réglage infini du pitch jusqu"à zéro) |
Complexité de la maintenance | Faible (fonte solide, pas de pièces mobiles internes) | Élevé (hydraulique, joints, liaisons mécaniques) |
Remplacement de la lame | Nécessite un remplacement complet ou une soudure majeure | Lames individuelles déboulonnées et remplacées |
Les FPP dominent les applications en haute mer d’hélices de navires commerciaux . Les architectes navals les spécifient pour les très grands transporteurs de brut (VLCC), les vraquiers et les porte-conteneurs ultra-larges. Ces navires opèrent selon un ensemble spécifique de critères de réussite caractérisés par des transits prévisibles et de longue durée à des vitesses de service constantes. Ils exécutent un minimum de manœuvres de port à port, s'appuyant sur des remorqueurs portuaires pour les dernières phases d'accostage.
Le profil opérationnel d"un VLCC implique le chargement de marchandises, l"accélération jusqu"à une vitesse de service de 14 à 15 nœuds et le maintien de cette vitesse et de cette charge moteur exactes pendant des semaines à travers les océans. Le FPP est conçu sur mesure pour cette courbe exacte de tirage, de vitesse et de résistance. L"absence de mécanique interne du moyeu garantit que l"hélice survivra à la durée de vie de 25 ans du navire avec rien de plus qu"un polissage de routine. Les économies de carburant réalisées grâce à une efficacité maximale plus élevée sur des milliers de milles marins compensent largement les inconvénients de manœuvre dans le port.
Les CPP sont obligatoires pour les navires présentant des profils opérationnels très dynamiques. Les applications cibles incluent les remorqueurs, les navires de ravitaillement offshore (OSV), les ferries à passagers, les brise-glaces, les navires de guerre et les cargos multirôles modernes de moyenne à grande taille comme les navires rouliers. Ces navires nécessitent des manœuvres portuaires indépendantes sans l"aide d"un remorqueur pour maintenir des horaires commerciaux serrés.
Les critères de réussite de ces navires impliquent une grande manœuvrabilité, des transitions fréquentes vers l"avant et vers l"arrière et des exigences variables en matière de traction des bornes. Un remorqueur de manutention d"ancres, par exemple, a besoin d"une poussée maximale à vitesse nulle lorsqu"il tire une plate-forme, mais nécessite également des vitesses de transit efficaces lors du retour au port. Le CPP permet à l"opérateur d"aplatir le pas pour une traction maximale de la borne, puis de l"augmenter pour un transport à grande vitesse, tout en maintenant les moteurs principaux en marche à leur puissance nominale continue maximale (MCR). L"intégration de générateurs à arbre de prise de force est également essentielle pour les ferries à passagers, qui disposent d"énormes charges électriques d"hôtel qui peuvent être alimentées efficacement par les moteurs principaux via le fonctionnement à régime constant du CPP.
Les systèmes CPP nécessitent une intégration complexe avec les régulateurs de moteur, les systèmes d"automatisation et les commandes de pont. La courbe du combinateur – la relation programmée entre le régime moteur et le pas de l’hélice – doit être parfaitement réglée lors des essais en mer. Si le système d"automatisation commande trop de pas avant que les turbocompresseurs du moteur ne puissent fournir suffisamment d"air, le moteur se surchargera, provoquant des températures d"échappement élevées et des conditions potentielles de panne d"électricité.
Les chantiers navals doivent assurer une communication transparente entre le bloc de commande hydraulique de pas et le système de commande électronique de propulsion. Toute latence ou défaillance du signal peut entraîner un comportement de tangage irrégulier, compromettant la sécurité du navire pendant les phases de manœuvre critiques. La redondance est essentielle ; les sociétés de classification imposent des leviers de commande de secours sans suivi (NFU) sur la passerelle et des vannes de commande manuelles locales dans la salle des machines pour contourner les pannes électroniques.
Des réglages de pas non conformes à la conception des CPP peuvent induire une grave cavitation. Lorsque le pas est considérablement réduit par rapport au point de conception tout en maintenant un régime élevé, l"angle d"attaque de la pale par rapport au débit d"eau devient extrême. Cela crée des zones de basse pression sur la surface de la lame, provoquant l"ébullition de l"eau en bulles de vapeur. Lorsque ces bulles s’effondrent, elles génèrent des ondes de choc qui provoquent une érosion accélérée des pales et transmettent de fortes vibrations à la structure de la coque.
Pour atténuer ces risques, les équipes d"ingénierie doivent mandater une modélisation complète de la dynamique des fluides computationnelle (CFD) pendant la phase de conception. Les architectes navals effectuent une analyse des vibrations de torsion (TVA) pour garantir que le fonctionnement à régime constant ne s"aligne pas sur les fréquences de résonance naturelles de la ligne d"arbre. La cartographie du profil spécifique à l"itinéraire garantit que la courbe du combinateur évite les godets de cavitation connus, protégeant ainsi l"hélice et assurant le confort de l"équipage.
Calculez le pourcentage exact de temps que le navire passera à sa vitesse de conception par rapport aux manœuvres, à la navigation lente ou au positionnement dynamique pour justifier la complexité mécanique.
Collaborez avec des consultants en ingénierie maritime pour effectuer une correspondance coque-hélice CFD spécifique à l"itinéraire afin de garantir que la géométrie des pales sélectionnée empêche la cavitation destructrice.
Effectuez une évaluation des risques liés à la maintenance tout au long du cycle de vie en fonction des capacités de mise en cale sèche de votre flotte et de la disponibilité de techniciens hydrauliques spécialisés dans vos régions d"exploitation.
Évaluez la nécessité des générateurs à arbre de prise de force pour vos besoins spécifiques en matière de charge électrique afin de déterminer si un fonctionnement à régime constant est obligatoire.
Mandater une analyse complète des vibrations de torsion (TVA) pendant la phase d"architecture navale avant de finaliser les spécifications de propulsion avec le chantier naval.
R : Une hélice à pas fixe a des pales moulées à un angle permanent et repose sur le changement de régime moteur pour modifier la poussée. Une hélice à pas variable peut faire tourner ses pales sur le moyeu pour changer la poussée et la direction tandis que le moteur tourne à une vitesse constante.
R : Oui, mais uniquement à sa vitesse et à sa charge de conception spécifiques. Parce qu"un FPP a un moyeu plus petit et une torsion de pale optimisée pour un seul régime, il offre une efficacité hydrodynamique maximale plus élevée. Cependant, un CPP est plus efficace sur une large plage de régimes variables et de charges partielles du moteur.
R : Oui, mais pour générer une poussée vers l"arrière, le moteur principal du navire doit être arrêté complètement et redémarré dans le sens de rotation inverse. Cela retarde le temps de réponse par rapport à un CPP.
R : Les grands navires comme les vraquiers et les pétroliers passent la grande majorité de leur vie opérationnelle à voyager à vitesse constante en haute mer. Un FPP offre la plus grande fiabilité, les coûts de maintenance les plus bas et le meilleur rendement énergétique pour ce profil en régime permanent.
R : Oui. De nombreux navires plus gros qui nécessitent des manœuvres fréquentes, tels que les navires de croisière modernes, les ferries à passagers et les cargos rouliers, utilisent des CPP. Cela améliore la sécurité dans les ports étroits et leur permet de faire fonctionner des générateurs d"arbre de prise de force à vitesse constante.
R : Les CPP contiennent des mécanismes hydrauliques internes complexes, des roulements de pale et des joints à l"intérieur du moyeu. Ces composants nécessitent un entretien spécialisé, augmentent le risque de fuites hydrauliques et rendent les révisions en cale sèche beaucoup plus coûteuses que l"entretien d"un FPP.
