La cavitation des hélices marines est une réalité physique destructrice qui dégrade les surfaces métalliques solides par des ondes de choc localisées. Il ne s’agit pas simplement d’une traînée de bulles inoffensives derrière un navire. Ces ondes de choc se produisent en raison de chutes de pression rapides et de violentes implosions de vapeur le long de la surface de la pale. Au fil du temps, ces implosions piquent et érodent gravement le matériau de l’hélice.
Cette problématique impacte directement les dépenses opérationnelles. La cavitation non traitée entraîne une perte de poussée immédiate, de fortes vibrations de la coque et une efficacité de propulsion marine compromise . Ignorer le problème accélère l’usure de toute la transmission, obligeant à des cycles de maintenance prématurés.
Pour résoudre ce problème, il faut aller au-delà de la gestion des symptômes. Les réparations fréquentes par soudage et meulage ne sont pas durables. Vous avez besoin d’interventions hydrodynamiques techniques. Cet article fournit un cadre d"évaluation technique pour diagnostiquer les causes profondes et sélectionner des stratégies d"atténuation viables.
La cavitation est un problème systémique : il s’agit rarement d’un simple défaut d’hélice ; c"est souvent le symptôme d"une interaction coque-hélice inadaptée, d"un chargement inapproprié ou de champs de sillage sous-optimaux.
L"impact financier s"étend au-delà de l"hélice : les effets secondaires de la cavitation comprennent une usure prématurée des roulements d"arbre, une érosion du gouvernail et des appendices de la coque, une consommation de carburant accrue et des retards coûteux en cale sèche.
Les solutions de modernisation offrent un retour sur investissement mesurable : des technologies telles que les ailettes de capuchon d"hélice et les conceptions d"hélices économes en énergie peuvent atténuer des types de cavitation spécifiques tout en améliorant l"efficacité hydrodynamique globale.
Un diagnostic basé sur les données est obligatoire : une atténuation efficace nécessite une analyse de la dynamique des fluides computationnelle (CFD) et une surveillance de base des vibrations pour éviter des modifications coûteuses par essais et erreurs.
L’absence de cavitation est souvent impossible du point de vue hydrodynamique à grande vitesse. Cela est également économiquement irréalisable pour la plupart des flottes commerciales. Il faut définir des limites acceptables. Les navires hautes performances tolèrent un léger vortex de pointe. Les vraquiers commerciaux nécessitent un flux de feuilles stable. Le but est de gérer la zone d’implosion. Vous devez le tenir éloigné de la surface de la lame pour éviter toute dégradation du matériau.
Les ingénieurs examinent le nombre de cavitation pour déterminer le niveau de risque. Ce nombre sans dimension relie la pression absolue locale à la pression de vapeur et à la vitesse du fluide. Lorsque le nombre de cavitation descend en dessous d’un seuil critique, des cavités de vapeur se forment. La gestion de ce seuil via des profils opérationnels et la conception de pales est l"objectif principal des gestionnaires de flotte.
Le principe de Bernoulli dicte la dynamique des fluides à travers la lame. Une vitesse de fluide élevée se produit du côté aspiration. Ce mouvement rapide fait chuter la pression localisée. Lorsque la pression tombe en dessous de la pression de vapeur de l’eau, l’ébullition commence. Des cavités de vapeur se forment rapidement. À mesure que ces cavités se déplacent vers des zones de pression plus élevée, elles s’effondrent. Ces implosions violentes à haute pression font exploser la surface métallique.
La force de ces implosions est stupéfiante. Des micro-jets d"eau sont projetés vers la surface de la pale à des vitesses supersoniques pendant la phase d"effondrement. Ces contraintes mécaniques répétées provoquent un écrouissage, des microfractures et éventuellement une perte de matière. Les piqûres qui en résultent créent une surface rugueuse, ce qui perturbe davantage l"écoulement et accélère le cycle de cavitation.
Différentes perturbations de flux créent des profils de cavitation distincts. Chacun nécessite une intervention hydrodynamique spécifique.
Vortex de pointe : se forme aux extrémités des lames en raison d"un saignement sous pression. Souvent visible sous forme de spirales traînantes.
Cavitation en feuille : couvre de grandes zones du côté aspiration. Il est stable mais dangereux s"il s"effondre sur la lame.
Cavitation nuageuse : Fragments instables se détachant de la cavitation en feuille. Très érosif et destructeur.
Cavitation radiculaire : se produit près du moyeu. Souvent causé par des sections de pales épaisses et des angles d’inclinaison abrupts.
Les navires subissent une dégradation immédiate de leurs performances. L"hélice perd sa traction dans l"eau. Les opérateurs le ressentent lors de manœuvres difficiles. L"accélération devient lente. Les lourdes charges de remorquage aggravent le glissement. Le régime moteur augmente, mais la vitesse du navire stagne. Cela indique une grave panne de poussée.
La vibration est un autre indicateur immédiat. Lorsque les cavités de vapeur s"effondrent de manière inégale sur le disque de l"hélice, elles créent des charges hydrodynamiques déséquilibrées. Ces charges sont transmises à travers le système d"arbre, provoquant des vibrations notables dans le compartiment de direction arrière et dans la salle des machines. Au fil du temps, cette vibration endommage les roulements du tube d’étambot et les garnitures mécaniques.
Les coûts commerciaux s’accumulent rapidement. Les dommages techniques se traduisent directement par une perte de revenus.
L"érosion du matériau des pales provoque des piqûres et une fatigue structurelle.
Les composants en aval subissent une grave érosion. Les gouvernails et les jambes de force subissent de lourds dégâts.
La rupture de poussée augmente le taux de glissement. Vous brûlez plus de carburant pour moins de vitesse.
Un bruit basse fréquence destructeur se transmet à travers la coque. Cela provoque de la fatigue pour l’équipage et une usure mécanique.
Travailler en dehors de la courbe de puissance prévue est dangereux. Pousser un navire au-delà de la vitesse de sa coque entraîne un glissement excessif. L’hélice ne peut pas mordre efficacement l’eau. Ce glissement extrême déclenche des chutes de pression massives. Une grave cavitation de l’hélice s’ensuit inévitablement. Les moteurs et les accessoires doivent rester assortis.
Le gros temps et la haute mer contribuent également à la surcharge. Lorsqu"un navire tangue fortement, l"hélice peut sortir partiellement de l"eau, perdant ainsi sa charge. Lorsqu"il s"immerge à nouveau, l"augmentation soudaine de la charge augmente le taux de glissement, déclenchant une cavitation intermittente. Les opérateurs doivent ajuster le régime par gros temps pour atténuer cette surcharge cyclique.
Des rapports diamètre/pas incorrects ruinent les performances. Une surface de lame inadéquate oblige les lames individuelles à travailler plus fort. Ils portent des charges localisées excessives. Cela surcharge le différentiel de pression. L"eau se vaporise rapidement dans ces conditions. Un dimensionnement approprié répartit la charge de poussée uniformément sur l"ensemble du disque d"hélice.
Une hélice avec un pas trop important entraînera le moteur, l"empêchant d"atteindre son régime nominal. Cela crée des charges de couple élevées à des vitesses inférieures, une condition primordiale pour la cavitation des racines et des feuilles. À l’inverse, les hélices sous-inclinées permettent au moteur de monter en régime, ce qui entraîne des vitesses de pointe élevées et une grave cavitation tourbillonnaire en pointe.
L"eau s"écoule rarement parfaitement dans le disque de l"hélice. Les appendices et les entretoises de coque perturbent le cours d"eau. Les conceptions émoussées de l"arrière du corps créent des ombres turbulentes. Cela provoque une répartition inégale de la pression sur l’arc de rotation. Les pales traversent des zones à haute et basse vitesse. Cette charge cyclique déclenche des éclairs de cavitation intermittents.
La fraction de sillage varie considérablement en fonction de la forme de la coque. Les navires de forme complète comme les pétroliers ont un champ de sillage très inégal par rapport aux navires de forme fine comme les destroyers navals. Les ingénieurs utilisent des conduits d"égalisation de sillage ou des stators de pré-tourbillon pour conditionner le débit d"eau avant qu"il n"atteigne l"hélice, réduisant ainsi la gravité de ces irrégularités.
Des dommages physiques mineurs agissent comme un catalyseur. Les coups de débris créent une séparation des flux. La croissance marine perturbe la couche limite. Un mauvais travail de réparation laisse des surfaces inégales. Ces imperfections agissent comme des sites de nucléation. Des bulles de vapeur se forment facilement sur ces points rugueux.
Un polissage sous-marin régulier est essentiel. Le maintien d"une finition de surface lisse (généralement à l"échelle de Rubert A ou B) retarde l"apparition de la cavitation. Même une fine couche de slime peut augmenter la traînée de friction et modifier suffisamment la répartition de la pression pour déclencher des piqûres localisées sur une lame par ailleurs saine.
Il faut distinguer ces deux phénomènes. La véritable cavitation est une vaporisation induite par la pression. La ventilation consiste à aspirer l"air atmosphérique dans le chemin de l"hélice. La ventilation s"effectue dans des virages serrés ou dans des courants d"air peu profonds. Leurs voies diagnostiques diffèrent complètement. Les solutions mécaniques pour l’un ne résoudront pas l’autre.
La ventilation ressemble souvent à un surrégime soudain du moteur, accompagné d"une perte totale de poussée. La cavitation est généralement caractérisée par un grondement ou un crépitement continu, comme celui du gravier traversant l"hélice. Les plaques anti-ventilation peuvent résoudre le premier problème, mais une refonte hydrodynamique est nécessaire pour le second.

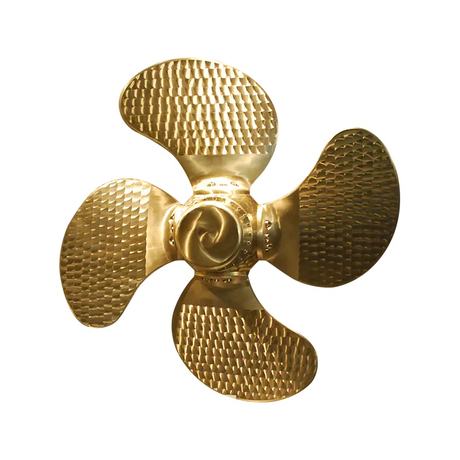

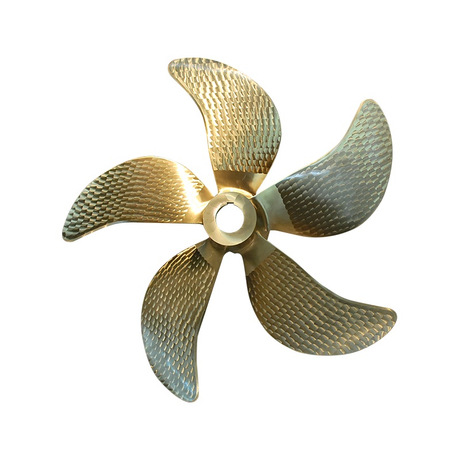

La géométrie moderne des pales retarde l’apparition des implosions de vapeur. L'intégration d'une hélice à économie d'énergie utilise des conceptions à forte inclinaison. Les profils de râteau personnalisés facilitent les cycles de chargement. L'augmentation du rapport de surface de la lame répartit la charge. Cependant, vous devez équilibrer cela. Une zone plus élevée augmente la traînée de friction. Vous échangez une légère traînée contre une résistance massive à la cavitation.
L"usinage CNC avancé permet des distributions complexes de pas variables. En déchargeant les extrémités des pales et en concentrant la poussée plus près du moyeu, les concepteurs peuvent réduire considérablement la cavitation tourbillonnaire des extrémités. Ces profils personnalisés sont adaptés au champ de sillage spécifique du navire, garantissant des performances optimales sur l"ensemble du profil opérationnel principal.

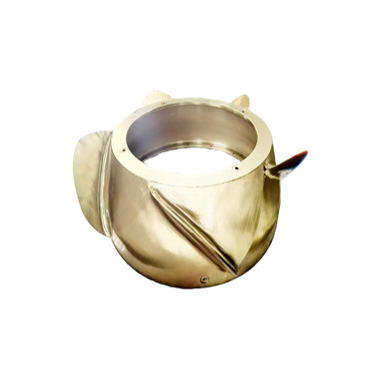

La cavitation du vortex du moyeu détruit les gouvernails. L'installation des ailerons du capuchon du bossage de l'hélice fournit une solution directe. Ces ailerons brisent le vortex concentré derrière le moyeu. Ils diffusent l'énergie destructrice. Cela élimine une source majeure d’érosion. Il récupère également l'énergie de rotation. Vous pouvez augmenter l’efficacité globale de 2 à 5 %.
L"installation de ces dispositifs est simple et peut souvent être réalisée pendant une période standard de cale sèche sans retirer l"hélice. Les ailerons sont alignés avec le sillage pour capter le flux de rotation sortant des racines des pales, convertissant cette énergie gaspillée en poussée vers l"avant tout en neutralisant simultanément le noyau basse pression du vortex du moyeu.
Les vibrations détruisent les joints d’arbre et les roulements. Une réduction efficace des vibrations de l’hélice nécessite des modifications du bord de fuite. Les bords anti-chant gèrent la perte de vortex. Ils réduisent les vibrations de fréquence des pales. L’équilibrage dynamique est également essentiel. L'usinage à tolérance standard ISO garantit une rotation fluide. Cela empêche les vibrations harmoniques de traverser la transmission.
L"analyse des vibrations à l"aide d"accéléromètres montés sur la coque permet d"identifier la fréquence exacte de la perturbation. Si la fréquence correspond au taux de réussite des pales (RPM multiplié par le nombre de pales), l"hélice est probablement le coupable. La modification de la géométrie du bord de fuite modifie la fréquence de délestage, l"éloignant des fréquences de résonance naturelles de la structure de la coque.
Les décideurs doivent peser les solutions en fonction du type de navire. Les vraquiers à basse vitesse ont des besoins différents de ceux des ferries à grande vitesse. Les bateaux de travail nécessitent des conceptions robustes et résistantes aux dommages. Analysez votre profil opérationnel avant de vous engager dans des modifications matérielles.
Type de navire | Risque de cavitation primaire | Atténuation recommandée | Résultat attendu |
|---|---|---|---|
Vraquier | Vortex / Racine du moyeu | Nageoires de capuche de boss d"hélice | Efficacité améliorée, érosion réduite du gouvernail |
Ferry à grande vitesse | Feuille / Nuage | Hélice personnalisée à grande inclinaison | Apparition retardée de la cavitation, conduite plus douce |
Bateau de travail de remorquage lourd | Astuce Vortex / Surcharge | Augmentation du rapport de surface de la lame | Meilleure adhérence, taux de glissement réduit |
Destroyer naval | Astuce Vortex / Bruit | Pas variable/égalisation de sillage | Signature acoustique réduite, démarrage retardé |
Analysez soigneusement le rapport coût-bénéfice. La modernisation des navires existants est souvent très efficace. L’ajout d’un PBCF lors d’une cale sèche de routine est évolutif. La mise en service d’une hélice entièrement optimisée et usinée sur mesure nécessite plus de capital. Évaluez l’âge de votre flotte et sa durée de vie restante.
Pour les navires plus anciens, de simples modifications comme le meulage du bord de fuite ou l"installation d"un conduit d"égalisation de sillage offrent le meilleur retour sur investissement. Pour les nouvelles constructions ou les navires subissant des rénovations majeures, investir dans un ensemble de propulsion entièrement optimisé basé sur une analyse CFD approfondie permet d"obtenir les coûts opérationnels à long terme les plus bas.
L’atténuation de la cavitation est conforme à la conformité environnementale. La réduction du bruit rayonné sous l’eau devient une priorité. L’amélioration du rendement énergétique est obligatoire. Ces mises à niveau contribuent à répondre aux réglementations IMO EEDI/EEXI et CII. Une propulsion efficace réduit votre empreinte carbone.
Les autorités portuaires mettent de plus en plus en œuvre des restrictions sur le bruit pour protéger la vie marine. Les navires présentant une cavitation importante génèrent des niveaux élevés de bruit à large bande. La mise à niveau de votre système de propulsion pour minimiser la cavitation permet non seulement d"économiser du carburant, mais garantit également le respect de ces réglementations environnementales émergentes, réduisant potentiellement les frais portuaires.
Concevoir une hélice entièrement insensible à la cavitation n’est pas pratique. Il en résulte souvent une lame massive et inefficace. Cela réduit considérablement la vitesse de pointe. Cela ruine l"économie de carburant. Vous devez accepter un compromis. Gérez les implosions plutôt que d’essayer de les éliminer complètement.
L"augmentation du rapport de surface de la lame réduit la charge par pouce carré, retardant ainsi la cavitation. Cependant, l’augmentation de la surface génère davantage de traînée de friction cutanée. Les ingénieurs doivent trouver le point idéal où la réduction de la traînée de cavitation compense l"augmentation de la traînée de friction, optimisant ainsi l"efficacité globale de la vitesse de croisière du navire.
Le soudage et le meulage répétés d’étais creux sont dangereux. Il ne s’attaque pas à la cause profonde hydrodynamique. Le meulage manuel modifie la géométrie du profil de la lame. Cela détruit la distribution originale du pitch. Cela aggrave souvent le problème avec le temps. La charge localisée devient plus sévère.
Lorsque des réparations sont nécessaires, elles doivent être effectuées par des techniciens certifiés à l"aide de gabarits précis. La zone réparée doit être restaurée selon la géométrie de conception originale. Le simple fait de remplir les fosses avec du métal soudé et de le polir ne fera que déplacer la zone de cavitation vers une autre partie de la lame, provoquant souvent une dégradation plus rapide.
Ne devinez pas les modifications matérielles. Investissez d’abord dans la numérisation 3D. Effectuez une analyse approfondie du champ de sillage. Exécutez la modélisation CFD avant de couper du métal. La simulation isole les chutes de pression exactes. Cela prouve le concept avant de dépenser du capital pour des changements physiques.
Les logiciels CFD modernes peuvent prédire avec précision l’apparition et l’étendue de la cavitation. En simulant l"hélice fonctionnant dans le champ de sillage réel de la coque, les ingénieurs peuvent tester virtuellement plusieurs modèles de pales. Ce processus itératif garantit que l"hélice physique finale fonctionnera exactement comme prévu, éliminant ainsi le risque de modifications coûteuses par essais et erreurs.
La cavitation des hélices marines reste un défi hydrodynamique résoluble. Vous devez isoler le type spécifique et la cause de la chute de pression. Un diagnostic précis évite le gaspillage de capital. Donnez la priorité aux ajustements opérationnels non invasifs en premier. Effectuez une analyse approfondie du champ de sillage.
Mettez en œuvre des améliorations ciblées telles que des ailerons de capuchon de bossage, le cas échéant. Réservez le remplacement complet de l’hélice en cas de discordance grave. L"usure en fin de vie justifie également un remplacement complet. Suivez les étapes suivantes pour résoudre vos problèmes de propulsion :
Planifiez une évaluation hydrodynamique professionnelle pour identifier le type spécifique de cavitation affectant votre navire.
Commandez une analyse CFD de votre configuration actuelle pour cartographier le champ de sillage et la répartition de la pression.
Consultez un ingénieur maritime pour évaluer les options de modernisation économes en énergie adaptées à votre profil opérationnel.
Mettez en œuvre un programme d’entretien sous-marin strict pour garder les surfaces des pales lisses et exemptes de croissance marine.
R : Cela est dû à une pression localisée tombant en dessous de la pression de vapeur de l’eau. La vitesse élevée de la lame crée cette chute de pression. L"eau bout, formant des bulles de vapeur qui implosent violemment sur la surface métallique.
R : Cela perturbe le bon écoulement de l’eau sur les pales. Cela provoque une rupture de poussée et augmente le taux de glissement. Le moteur consomme plus de carburant pour maintenir la même vitesse du navire.
R : La cavitation est une vaporisation de l’eau induite par la pression. La ventilation se produit lorsque l"air atmosphérique est aspiré de la surface vers les pales de l"hélice, généralement lors de virages serrés ou dans des eaux peu profondes.
R : Ils ne peuvent pas éliminer tous les types. Cependant, ils sont très efficaces pour briser la cavitation du vortex du moyeu. Cela élimine l"érosion du gouvernail et récupère l"énergie de rotation perdue.
R : L’implosion violente des bulles de vapeur crée des ondes de choc. Lorsque la cavitation d"un nuage ou d"un vortex dans le moyeu s"effondre contre le gouvernail ou les entretoises, elle fait exploser le métal, provoquant de graves piqûres et une fatigue structurelle.
R : La modification des bords de fuite avec des profils anti-chant permet de gérer la perte de vortex. S"assurer que l"hélice répond aux tolérances strictes des normes ISO, l"usinage et l"équilibrage dynamique réduisent également les vibrations harmoniques.
