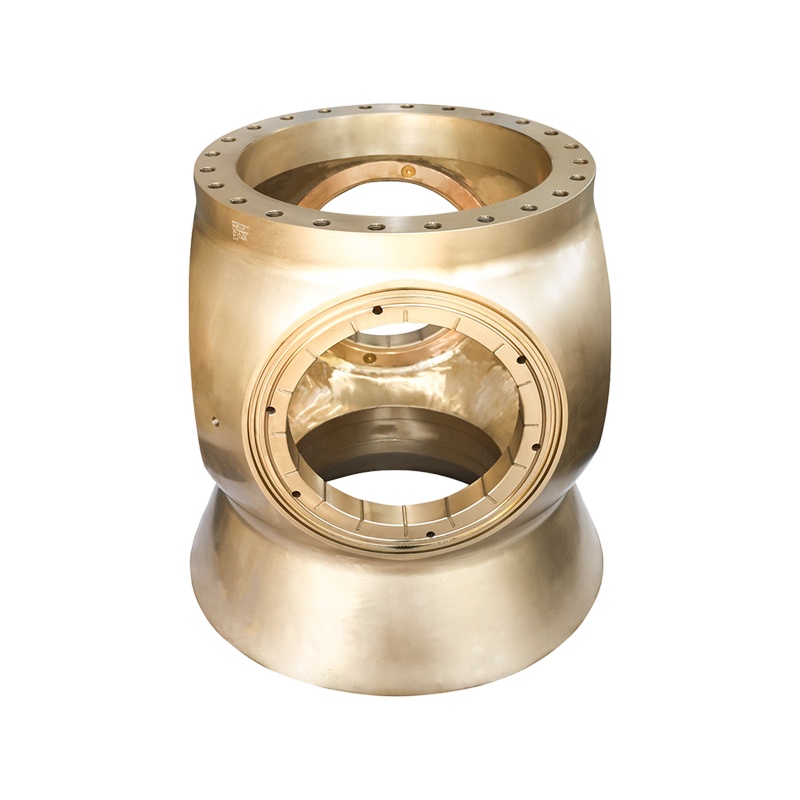

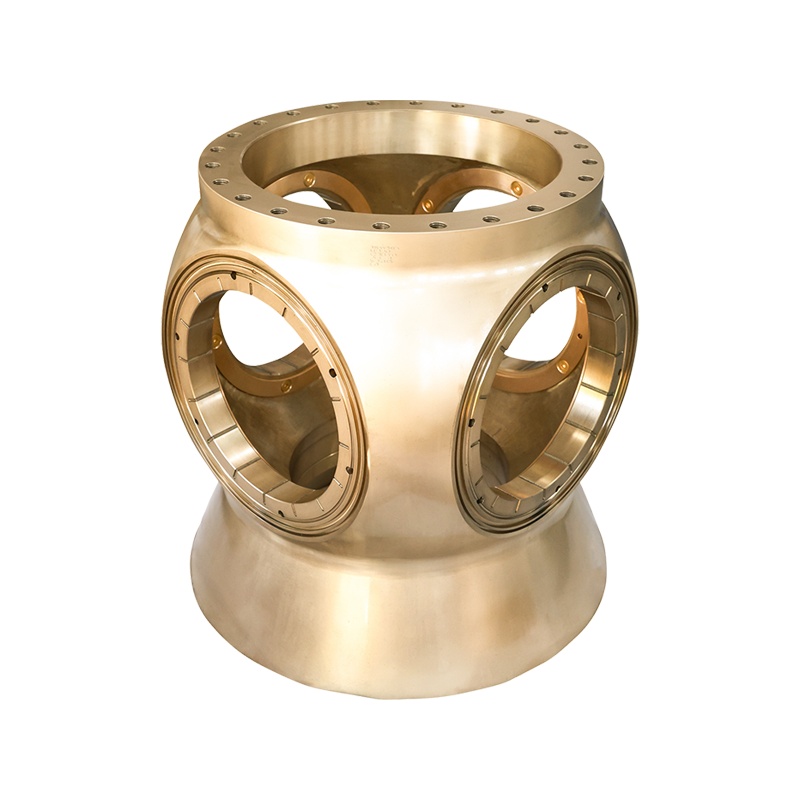

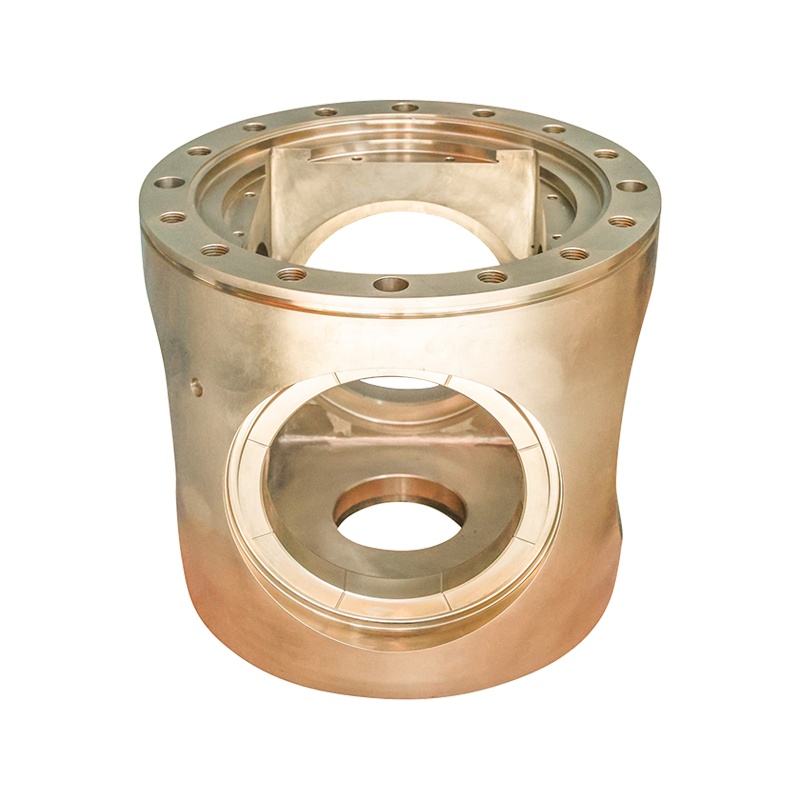

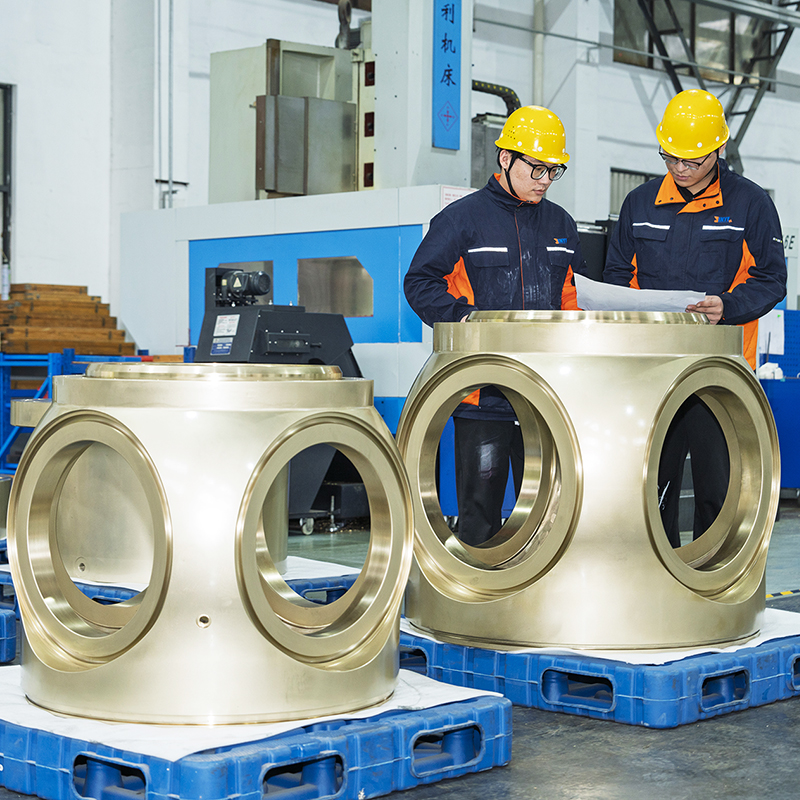

Moyeu d'hélice en bronze Ni-Al personnalisé pour navires marins

Conception et spécifications matérielles du moyeu d"hélice en bronze Ni-Al

Le moyeu de l"hélice sert de composant structurel central reliant l"arbre de propulsion aux pales de l"hélice, transférant le couple de rotation tout en maintenant un alignement précis dans des conditions d"exploitation marine continues. Ce composant s"adapte aux configurations d"hélice à pas fixe (FPP) et d"hélice à pas contrôlable (CPP), avec des géométries internes conçues pour soutenir les surfaces de montage des pales et les mécanismes d"actionnement hydraulique si nécessaire.

Propriétés des matériaux des alliages Cu3 et Cu4

Fabriqués à partir d"alliages Ni-Al Bronze Cu3 et Cu4, ces moyeux contiennent des pourcentages spécifiés de nickel, d"aluminium, de fer et de manganèse dans la matrice de cuivre. Ces compositions d"alliage offrent une résistance à la traction mesurée allant de 580 à 750 MPa, avec des valeurs de limite d"élasticité de 250 à 400 MPa. Le matériau présente une résistance à la corrosion par l"eau de mer et à l"érosion par cavitation, des propriétés pertinentes pour une immersion continue dans des environnements d"eau salée et des vitesses de rotation typiques des systèmes de propulsion marins. L"alliage maintient une stabilité dimensionnelle malgré les variations de température de -10°C à 120°C rencontrées lors des opérations du navire.

Fabrication et assurance qualité de moyeux d"hélices marines

Processus d"usinage de précision

La séquence de fabrication comprend le moulage ou le forgeage initial des billettes en alliage, suivi d"un usinage grossier, d"un traitement thermique de réduction des contraintes et d"une finition finale de précision. Les surfaces d"alésage internes subissent un affûtage pour obtenir une finition de surface Ra 0,8 μm, tandis que les faces de montage des brides atteignent une finition Ra 1,6 μm. Les trous filetés pour les fixations de lame et d"arbre reçoivent un traitement de filetage roulé pour une meilleure résistance à la fatigue. Chaque lot de production maintient la traçabilité des matériaux grâce à l"identification du numéro de chaleur et aux rapports de test de composition de l"alliage.

Protocoles de tests non destructifs

Chaque moyeu d"hélice terminé est soumis à des tests non destructifs conformément aux exigences de la société de classification. Les procédures d"inspection comprennent des tests par ressuage pour détecter les discontinuités de surface, des tests par ultrasons pour l"intégrité interne des matériaux et une vérification dimensionnelle à l"aide de machines à mesurer tridimensionnelles. Des rapports de test accompagnent chaque composant livré, documentant la conformité aux critères d"acceptation spécifiés.

Spécifications techniques du moyeu d"hélice

Paramètre	Options disponibles
Poids	Dimensions personnalisées par spécification
Diamètre	Dimensions personnalisées par spécification
Société de classification	DNV, ABS, RS, RINA, BV, KR, BKI, CCS, Autres sur demande
Matériels	Ni-Al Bronze (Cu3), Ni-Al Bronze (Cu4), Matériaux alternatifs sur demande
Sens de rotation	Rotation à gauche, Rotation à droite
Nombre de lames	1, 2, 3, 4, 5, configurations personnalisées
Compatibilité des types d"hélices	Hélice à pas fixe (FPP), hélice à pas contrôlable (CPP)

Compatibilité et applications du système de propulsion

Ces moyeux d"hélices s"installent sur des navires commerciaux, notamment des remorqueurs, des bateaux de pêche, des bateaux de travail, des cargos et des ferries à passagers. La conception s"adapte à des diamètres d"arbre allant de 50 mm à 500 mm, avec des quantités de pales configurées pour répondre aux exigences de propulsion des navires.

Intégration des systèmes FPP et CPP

Pour les systèmes d"hélices à pas fixe, le moyeu est doté de sièges d"emplanture de pale usinés avec précision et fixés par des attaches mécaniques, créant ainsi un arrangement d"angle de pale permanent. Pour les systèmes d"hélice à pas variable, la cavité interne accueille des ensembles de pistons hydrauliques et des mécanismes à manivelle qui font tourner les pales individuelles selon des angles de pas spécifiés. Les deux configurations maintiennent la concentricité entre l"axe de l"arbre et les plans de rotation de la pale, minimisant ainsi les vibrations pendant le fonctionnement.

La conception du moyeu intègre des surfaces d"étanchéité pour l"installation de joints toriques et de joints à lèvres, empêchant l"eau de mer de pénétrer dans les composants internes et maintenant l"intégrité du lubrifiant dans la cavité du moyeu. Les brides de montage incluent des modèles de cercles de boulons standardisés compatibles avec les dimensions d"accouplement d"arbre standard de l"industrie.

FAQ sur les moyeux d"hélices marines

Quelles certifications des sociétés de classification s"appliquent à ces moyeux d"hélices ?

Les installations de production conservent l"approbation des sociétés de classification DNV, ABS, RS, RINA, BV, KR, BKI et CCS. Chaque composant reçoit une certification de matériaux et de fabrication conformément aux règles spécifiques de la société, avec la présence d"un géomètre disponible pendant les étapes de fabrication et de test à la demande du client.

Quel est le délai de livraison pour la production de moyeux d"hélice personnalisés ?

Le délai de production standard est de 4 à 6 semaines à compter de l"approbation du dessin et de la confirmation du matériau. Des calendriers de production accélérés de 2 à 3 semaines sont disponibles pour les besoins prioritaires des opérations commerciales, sous réserve de la disponibilité des stocks de matériaux et de l"allocation de la capacité de production.

Comment le Ni-Al Bronze se comporte-t-il dans les environnements d’eau salée ?

Les alliages Ni-Al Bronze Cu3 et Cu4 présentent des taux de corrosion inférieurs à 0,02 mm par an lors des tests d"immersion naturelle dans l"eau de mer. Le matériau forme une couche d"oxyde protectrice lorsqu"il est exposé à l"eau salée, réduisant ainsi la progression de la corrosion par rapport aux alliages de cuivre alternatifs. Cette résistance à la corrosion prolonge les intervalles d’entretien entre les inspections en cale sèche.

Quelles options de personnalisation dimensionnelle existent pour les moyeux d"hélice ?

La personnalisation complète s"applique à toutes les dimensions, y compris le diamètre extérieur, la taille de l"alésage, l"épaisseur de la bride, les angles d"assise des pales et les modèles de trous de montage. La production suit les dessins 2D ou les modèles 3D fournis par le client, avec un examen technique effectué pour vérifier l"adéquation structurelle à la puissance et aux conditions d"exploitation spécifiées du navire.
